Регулировка тяговой штанги большого размаха — при наличии

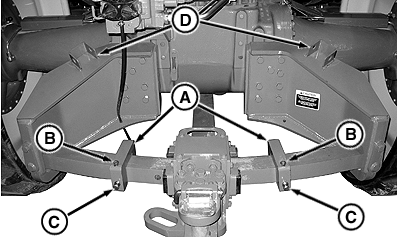

RXA0094062-UN-17MAY07

A - Стопорные блоки

B - Фиксирующие пальцы

C - Запорные штифты

D - Кронштейны для хранения

ВАЖНО: При установке стопорных блоков (A) закрытая часть блока должна быть над тяговой штангой.

ОСТОРОЖНО: Не допускать травм. При транспортировке и использовании ВОМ закрепить тяговую штангу большого размаха в центральном положении с помощью стопорных блоков (A).

ПРИМЕЧАНИЕ: Для ознакомления с расположением тяговой штанги см. Руководство по эксплуатации рабочего оборудования.

Освободить шплинты (В), чтобы снять фиксирующие пальцы (С) и стопорные блоки (А).

Переместить тяговую штангу в необходимое положение.

Установить стопорные блоки с запорными штифтами в фиксирующие упоры тяговой штанги.

Закрепить запорные штифты на месте с помощью пружинных фиксирующих пальцев.

Если тяговая штанга используется в положении полного размаха, стопорные блоки можно хранить на кронштейнах (D).
