Соблюдать предельные нагрузки для усиленного тягово-сцепного устройства 4 категории – при наличии

RXA0098005-UN-06MAY08

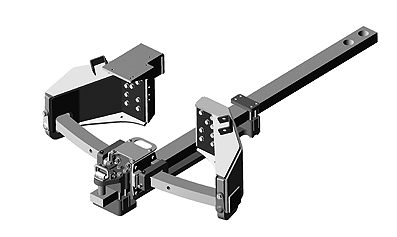

Опора тягово-сцепного устройства большого размаха, грузоподъемность 3400 кг (7500 фнт)

RXA0074740-UN-03MAY04

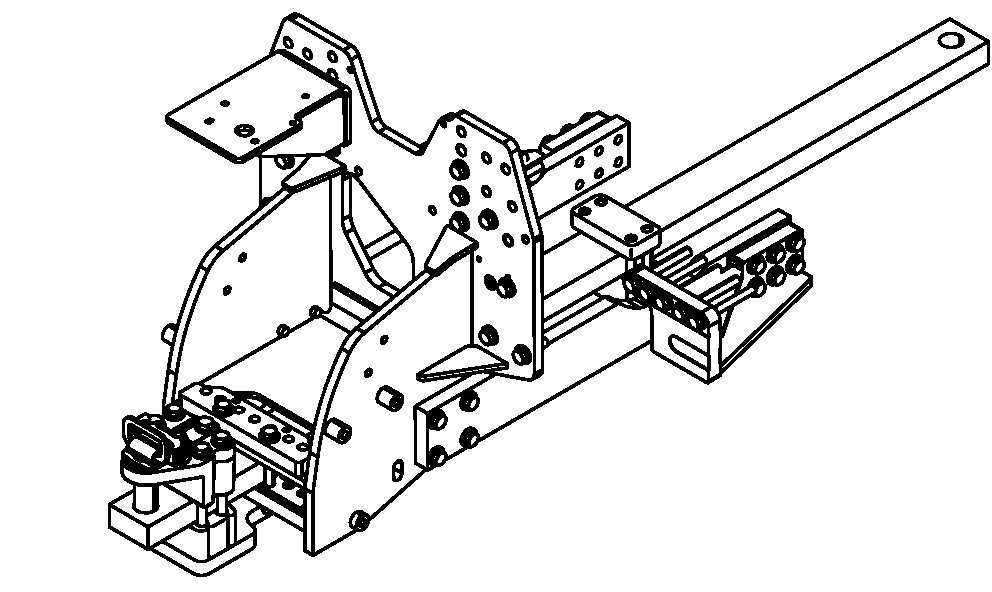

Опора тягово-сцепного устройства, грузоподъемность 4990 кг (11000 фнт)

ВАЖНО: Опора усиленного тягово-сцепного устройства должна использоваться, когда максимальная статическая вертикальная нагрузка превышает 3400 кг (7500 фнт).

Крепежные болты опоры тягово-сцепного устройства, скобы, планки и проставки должны быть всегда затянуты.

Наименование	Измерение	Спецификация
Винты с головкой опоры тягово-сцепного устройства M24	Момент затяжки	850 Нм (627 фнт-фт)

Максимальная нагрузка на тягово-сцепное устройство
Опора тягово-сцепного устройства большого размаха	3400 кг (7500 фнт)
Опора усиленного тягово-сцепного устройства	4990 кг (11000 фнт) *
* Если тягово-сцепное устройство используется в длинном положении, максимально допустимая нагрузка составляет 4082 кг (9000 фнт).
