Усиленная планка категории 4 — при наличии

ПРИМЕЧАНИЕ: При наличии усиленной тяговой штанги категории 4 рекомендуется устанавливать усиленную планку.

Стандартная планка не совместима и не может использоваться с комплектами усиленных тяговых штанг.

ВАЖНО: Если планка не используется, необходимо устанавливать верхнюю зажимную пластину.

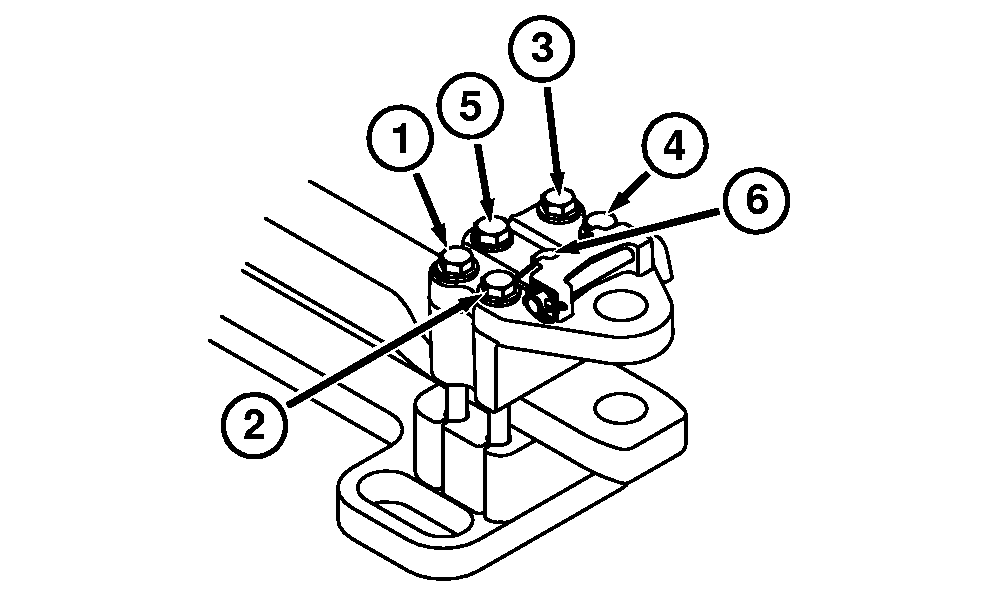

RXA0072567-UN-12DEC03

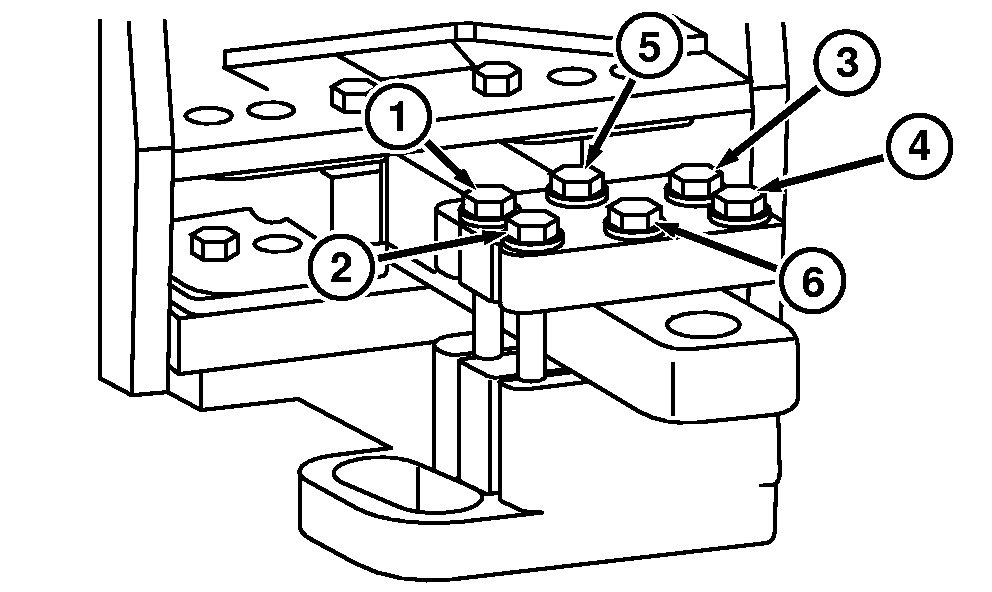

RXA0073937-UN-11MAR04

Высокопрочная планка

ВАЖНО: Крепежные винты могут отвернуться при первоначальном затягивании. После выполнения первой процедуры затягивания, повторить шаги 1—6, чтобы убедиться в выполнении спецификаций.

Затянуть крепежные болты согласно спецификациям перекрестным методом:

1. Момент затяжки No. 1
2. Момент затяжки No. 4
3. Момент затяжки No. 2
4. Момент затяжки No. 3
5. Момент затяжки No. 6
6. Момент затяжки No. 5

Повторить описанную выше процедуру, чтобы добиться необходимого момента затяжки.

Наименование	Измерение	Спецификация
Планка в сборе
Крепежные винты 1, 2, 3 и 4	Момент затяжки	610 Нм (450 фнт-фт)
Крепежные болты 5 и 6	Момент затяжки	750 Нм (550 фнт-фт)
