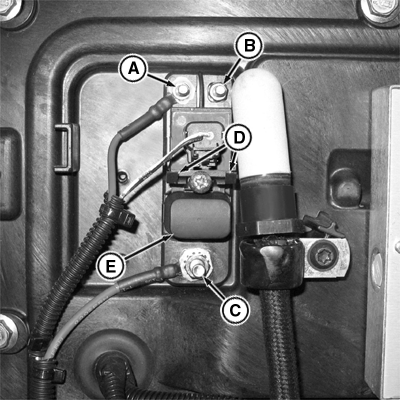

Модуль реле питания рабочего оборудования

RXA0108502-UN-12JUL10

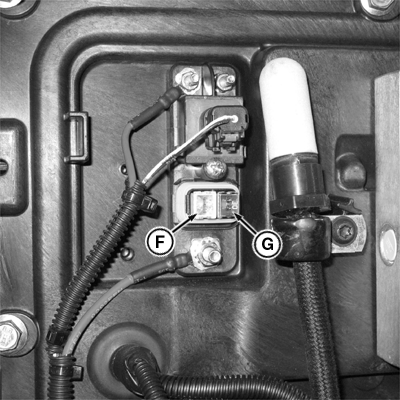

Модуль реле питания рабочего оборудования

RXA0108497-UN-12JUL10

Снять крышку для доступа к модулю реле питания рабочего оборудования

A - Наконечник отключаемого питания

B - Наконечник неотключаемого питания

C - Входная шпилька

D - Лапки крышки предохранителей

E - Крышка предохранителей

F - Предохранитель на 60 А

G - Предохранитель на 30 А

Снять заднюю панель кабины. В верхнем левом углу находится модуль реле для подвода питания к обрывному разъему шины рабочего оборудования.

Верхняя левая шпилька модуля – это наконечник отключаемого питания (A), защищенного 60-амперным предохранителем (F). Верхняя правая шпилька модуля – это наконечник неотключаемого питания (B), защищенного 30-амперным предохранителем (G).

Центральная нижняя – это входная шпилька (C) питания батареи.

Для замены предохранителей

1. Нажать лапки крышки предохранителей (D) и снять крышку предохранителей (E).

2. Чтобы снять, потянуть предохранитель прямо назад.

3. Заменить новым предохранителем.

4. Установить на место крышку и надвинуть лапки на края крышки для удержания на месте.
