Лампы HID

Замена передних ламп HID

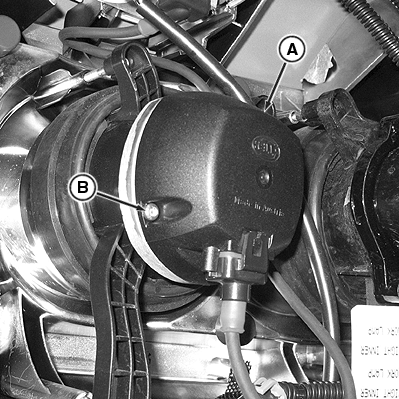

RXA0108555-UN-19JUL10

Замена передних ламп HID

A - Лампа HID в сборе

B - Крепежный болт

1. ОСТОРОЖНО: При замене ламп пользоваться перчатками и защитными очками. Возможен опасный высоковольтный разряд, с травмами и поломкой гнезда. См. сопровождающую сменную лампу инструкцию изготовителя.

   Отсоединить проводной жгут от сборки прибора освещения HID.

2. Используя отвертку, вынуть фиксатор (B), нажав на блок разрядной лампы высокой интенсивности (A).

Замена ламп HID на задних крыльях

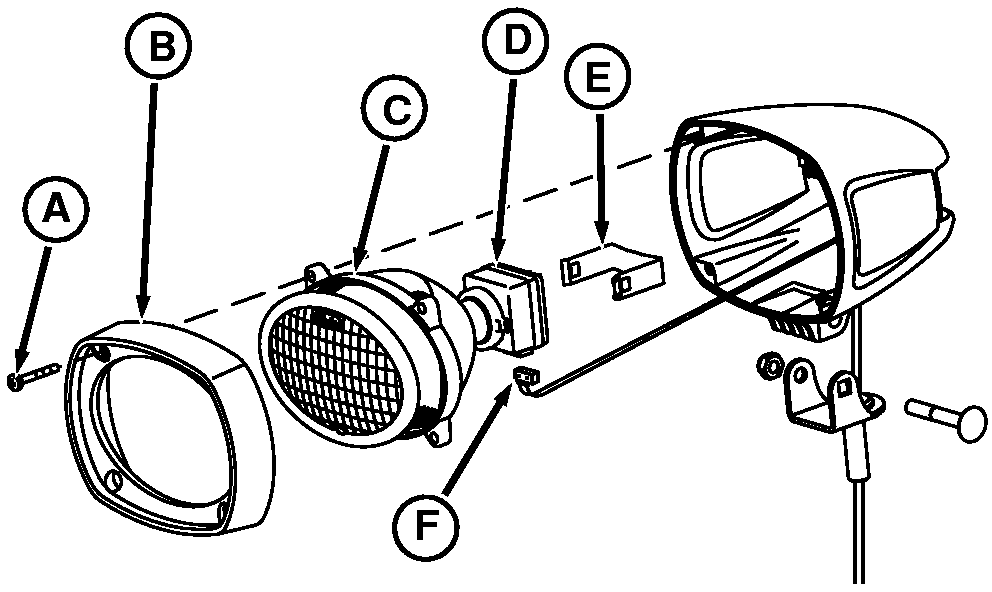

RXA0085596-UN-13FEB06

Замена фонарей HID на задних крыльях

A - Крепежный болт

B - Обрамление

C - Отражатель

D - Лампа

E - Фиксатор

F - Жгут проводов

1. Отвернуть крепежные болты (A) и снять обрамление (B).

2. Осторожно извлечь отражатель (C) с лампой (D) из крышки на длину, достаточную для отсоединения жгута проводов (F).

3. Используя отвертку, вынуть фиксатор (E), нажав на блок разрядной лампы высокой интенсивности. Вынуть лампу из отражателя.

4. Установить новую лампу в отражатель и установить на место держатель.

5. Подсоединить вилку жгута проводов к новому блоку ксеноновых ламп HID. Установить узел фонаря HID в крышку, установить обрамление и крепежные болты.
