Регулировка фар

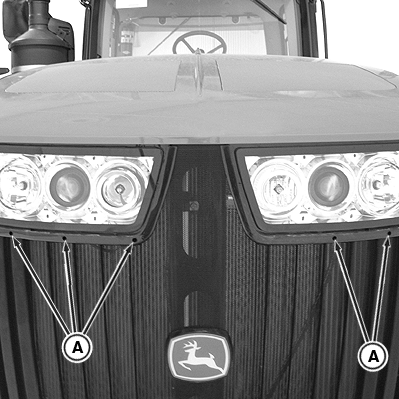

RXA0108565-UN-19JUL10

A - Регулировка крепежных болтов

Вращением винта (A) регулировки отрегулировать световой луч.

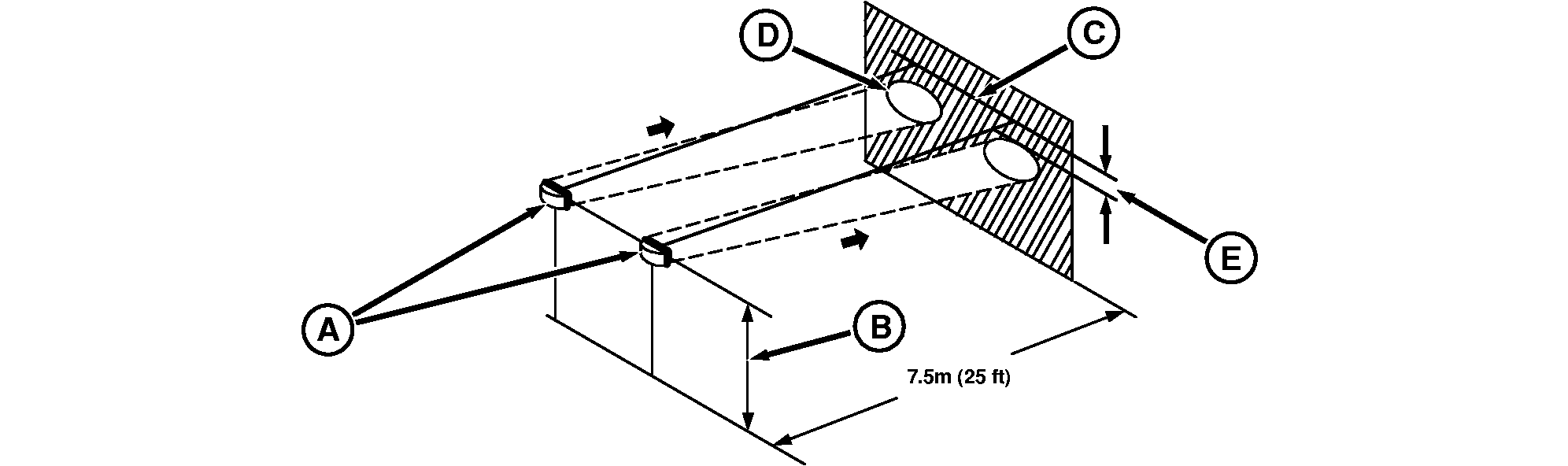

RXA0086628-UN-13FEB06

A - Фары

B - Расстояние от центра фар до земли

C - Горизонтальная линия на стене

D - Границы яркого пятна

E - 10% от расстояния (B)

1. Поставить трактор на ровную площадку на расстоянии 7,5 м (25 фт) от фар (A) до вертикальной стены.

2. Измерить расстояние (B) от центра фар до земли.

3. Провести горизонтальную линию (C) на стене на том же расстоянии (B) от земли.

4. Включить ближний свет и проследить за освещенными пятнами на стене.

5. Отрегулировать фары так, чтобы верхняя граница яркого пятна (D) легла ниже линии (C) на расстоянии не менее одной десятой от расстояния (B).
