Замена лампы стоп-сигналов или задних сигналов поворота

RXA0102233-UN-21APR09

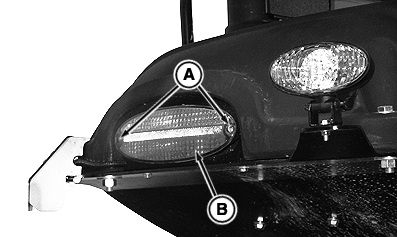

Снятие рассеивателя

RXA0102235-UN-21APR09

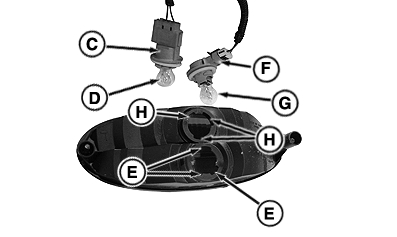

Снятие фонаря

A - Винты

B - Фонарь в сборе

C - Патрон стоп-сигналов

D - Лампа стоп-сигналов

E - Прорези

F - Патрон сигнала поворота

G - Лампа сигнала поворота

H - Прорези

1. Отвернуть винты (A) и снять фонарь в сборе (B).

2. Для стоп-сигналов, для снятия повернуть патрон (C) стоп-сигнала на 1/4 оборота против часовой стрелки.

3. Извлечь лампу (D) стоп-сигнала.

4. Установить новую лампу в патрон стоп-сигнала.

5. Совместить лапки на патроне (C) стоп-сигнала с прорезями (E) в узле фонаря и повернуть на 1/4 оборота по часовой стрелке.

6. Установить фонарь в сборе на крыло, используя ранее снятые винты.

7. Для задних указателей сигнала поворота, для снятия повернуть патрон (F) указателя сигнала поворота на 1/4 оборота против часовой стрелки.

8. Извлечь лампу (G) стоп-сигнала.

9. Установить новую лампу в патрон указателя сигнала поворота.

10. Совместить лапки на патроне (F) указателя сигнала поворота с прорезями (H) в узле фонаря и повернуть на 1/4 оборота по часовой стрелке.

11. Установить фонарь в сборе на крыло, используя ранее снятые винты.
