Проверка уровней масла трансмиссии/гидравлической системы/моста

RXA0117331
RXA0117331-UN-18MAY11

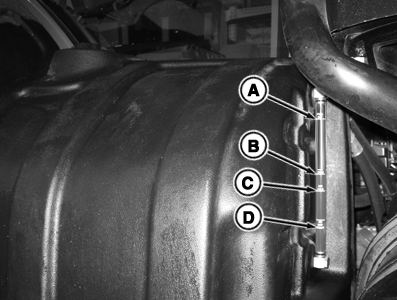

Смотровой указатель

A - Отметка полного бака для запуска горячего двигателя

B - Отметка полного бака для запуска холодного двигателя

C - Отметка минимума на холодном двигателе

D - Отметка уровня, при котором запуск двигателя запрещен

ИНТЕРВАЛ ОБСЛУЖИВАНИЯ – ЕЖЕДНЕВНО ИЛИ ЧЕРЕЗ 10 ЧАСОВ

ПРИМЕЧАНИЕ: Трансмиссия, гидравлический бак и задний мост входят в состав гидравлической системы.

ВАЖНО: Если уровень масла не виден в смотровом стекле, то эксплуатация трактора и калибровка трансмиссии запрещены. Калибровка при низком уровне масла приведет к повреждению трансмиссии/гидравлической системы/моста.

Не эксплуатировать трактор, если уровень масла не доходит до отметки запрета запуска двигателя (D) визуального указателя при заглушенном двигателе.

ПРИМЕЧАНИЕ: Индикатор уровня масла трансмиссии/гидравлической системы/моста представляет собой смотровое стекло с "безопасной" зоной. Проверять уровень масла лучше всего после стоянки трактора на ровной поверхности в течение ночи. Запуск безопасен при расположении уровня в любом месте безопасной зоны.

ВАЖНО: При несоответствии требованиям спецификаций Hy-Gard или JDM J20C возможны проблемы с переключением передач и/или повреждение трансмиссии. Для обеспечения должного переключения передач необходимо пользоваться маслом, отвечающим требованиям спецификаций Hy-Gard или JDM J20C.

Первым делом с утра следует проверить уровень масла, пока все "холодное". Холодный запуск – запуск двигателя при температуре воздуха не ниже 7 °C. (45 °F.)

  1. Перед ежедневным запуском следует проверять трактор и рабочее оборудование на отсутствие утечек масла.

  2. Трактор должен стоять на ровной поверхности, а рабочее оборудование должно быть опущено на землю.

  3. Рычаг переключения передач должен быть установлен в положение “ПАРКОВКА”.

  4. Запустить трактор и установить двигатель на малые обороты холостого хода 1200 об/мин на 5 минут.

  5. Рычаг переключения передач должен по-прежнему находиться в положение “ПАРКОВКА”.

  6. ВЫКЛЮЧИТЕ двигатель и подождите 5 минут, чтобы уровень масла стабилизировался.

  7. Проверить уровень масла по визуальному указателю гидравлического бака, который расположен с правой стороны кабины.

    ПРИМЕЧАНИЕ: После разогрева трактора и гидравлической системы уровень масла в баке повысится. Уровень масла в баке зависит от объема масла, забираемого рабочим оборудованием.

    Датчик давления направляет предупреждение, если давление падает до низких значений из-за низкого уровня масла.

    Уровень масла должен располагаться между отметками минимума на холодном двигателе (C) и полного заполнения на холодном двигателе (B).

  8. ПРИМЕЧАНИЕ:

    RXA0117331
    RXA0117331-UN-18MAY11

    Визуальный указатель масла трансмиссии/гидравлической системы/моста

    RXA0123022
    RXA0123022-UN-12JAN12

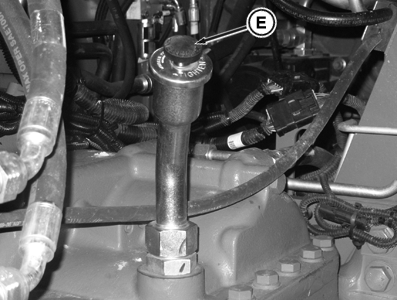

    Заливная трубка заднего моста

    A - Отметка полного бака для запуска горячего двигателя

    B - Отметка полного бака для запуска холодного двигателя

    C - Отметка минимума на холодном двигателе

    D - Отметка уровня, при котором запуск двигателя запрещен

    E - Заправочная трубка

    Объем между отметками "добавить" и "полный" составляет около 11,4 л (3 галл.)

    Если уровень масла располагается между отметками минимума на холодном двигателе (C) и полного заполнения на холодном двигателе (B), то трактор можно эксплуатировать в нормальном режиме.

    Если уровень масла в баке ниже отметки запрета запуска двигателя, то следует добавить масла напрямую в бак гидравлического масла с правой стороны кабины.

    Если требуется масло для трансмиссии-гидравлической системы HY-GARD, то следует рассчитать необходимый объем и добавить через заливную трубку (E), расположенную сверху заднего моста. Вставьте заглушку заправочной трубки и запишите количество долитого масла.


  9. Если уровень масла располагается выше отметки полного заполнения на холодном двигателе (B), то следует извлечь часть масла, чтобы уровень опустился до отметки полного заполнения на холодном двигателе.

    Для извлечения масла из бака рекомендуется открыть сливную заглушку бака, расположенную под платформой опоры бака.

RW29387,000048A-59-20120112
