Эксплуатация 18-скоростной трансмиссии Powershift

RXA0109305-UN-09AUG10

RXA0107653-UN-18MAY10

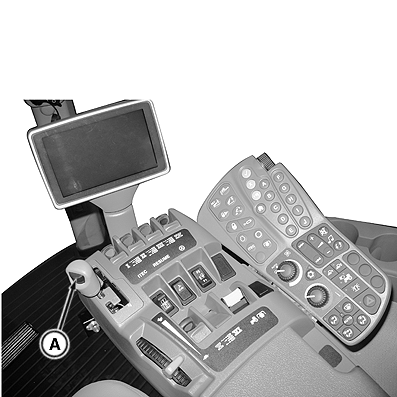

A - Рычаг переключения трансмиссии

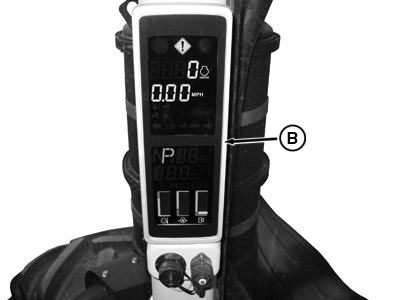

B - Дисплей на угловой стойке

ОСТОРОЖНО: Не допускайте травмы или повреждение трактора. Если мотор запускается при рычаге переключения, установленном на передаче, то это указывает на неисправность цепи стартера. Необходим срочный ремонт дилером компании John Deere™.

ВАЖНО: Не допускайте повреждений муфты сцепления или трансмиссии:

• Никогда не нажимайте педаль сцепления, пока трактор движется вниз по склону или перемещается по инерции, поскольку это может привести к повышению скорости трансмиссии и снижению смазки и, как результат, серьезному повреждению трансмиссии
• Не пытайтесь завести трактор, толкая его или буксируя
• Полностью останавливайте трактор перед переключением трансмиссии в положение ПАРКОВКА
• Не допускайте установки чрезмерного балласта
• Избегайте продолжительной работы на полном газу и с полной нагрузкой при оборотах ниже 1800 об/мин

Трансмиссия переключается с помощью рычага (A) в блоке управления в подлокотнике.

Переключение передач трансмиссии как вверх, так и вниз можно производить без нажатия педали сцепления.

Педаль сцепления позволяет механизатору максимально контролировать плавность переключения для простого подсоединения рабочего оборудования при работе на ограниченной площади или при медленном выполнении точных маневров. Нажмите педаль сцепления, чтобы заранее выбрать заданную передачу переднего или заднего хода.

Если рычаг переключения переведен в положение НЕЙТРАЛЬ, то стояночный тормоз будет отпущен, а на дисплее в угловой стойке (B) отобразится заранее выбранная передача переднего или заднего хода и буква “N”, означающая НЕЙТРАЛЬ. Когда рычаг находится в положении движения передним или задним ходом, на дисплее появляется индикация “F” или “R” вместе с заданной передачей.

Запуск двигателя возможен только, когда рычаг переключения передач (A) находится в СТОЯНОЧНОМ или НЕЙТРАЛЬНОМ положении. Переключения передач происходят по одной при перемещении рычага. Подавая вперед и удерживая рычаг, либо же потянув назад и удерживая его, достигают последовательного пробегания передач вперед или назад.

ПРИМЕЧАНИЕ: Датчик присутствия механизатора встроен в сиденье. Он предотвращает включение передачи в том случае, если механизатора нет на сиденье или нажата педаль сцепления.

ПРИМЕЧАНИЕ: Если установлена крайне низкая частота вращения двигателя, для защиты приводного механизма трансмиссия Powershift может по умолчанию переключиться на НЕЙТРАЛЬ, а затем, если скорость вращения колес снизится ниже 1,75 км/ч (1,0 миль/ч), включится стояночное положение.

Для повторного включения трансмиссии переместите рычаг трансмиссии Powershift в положение СТОЯНКА, уменьшите нагрузку и затем переключитесь обратно на нужную рабочую передачу.

Сохранится диагностический код TIP, этот код появится на экране, когда это условие снова повторится.
