Использование дополнительной батареи или зарядного устройства

ОСТОРОЖНО:

TS204
TS204-UN-23AUG88

RXA0120994
RXA0120994-UN-28SEP11

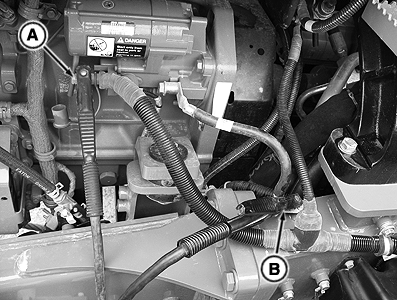

A - Положительная клемма

B - Отрицательная клемма

Газ, выделяющийся из батарей, взрывоопасен. Не допускать искр и открытого огня вблизи батарей. Перед подсоединением или отсоединением зарядного устройства батарей его следует отключить. Последние соединения и первые разъединения цепи следует осуществлять на удалении от батарей.

ВАЖНО: Перед выполнением соединений следует убедиться, что полярность правильная. Неправильная полярность может стать причиной повреждения электросистемы и взрыва батареи.

При использовании двух батарей и более их следует соединить параллельно, чтобы напряжение бустерных батарей составляло 12 Вольт.

Самопроизвольный откат машины может привести к травмам, возможно, со смертельным исходом.

Не запускать двигатель замыканием контактов стартера. При обходе нормальной цепи машина запустится на передаче.

КАТЕГОРИЧЕСКИ ЗАПРЕЩАЕТСЯ заводить двигатель, стоя на земле. Запускать двигатель, только находясь на сиденье механика-водителя, причем трансмиссия должна находиться в положении Нейтраль или Стояночный тормоз.


Бустерная батарея

  1. Снять колпачок положительной клеммы стартера и закрепить конец (красного) кабеля на положительной клемме (A) стартера. Установить противоположный конец (красного) кабеля на положительную клемму бустерной батареи.

  2. Установить один конец (черного) кабеля на отрицательную клемму бустерной батареи. Установить другой конец (черного) кабеля на отрицательное соединение на массу (B) батареи на раме трактора.

  3. При отсоединении кабелей батареи сначала следует снять отрицательный кабель (B) соединения на массу.


Зарядное устройство батареи

  1. Снять колпачок положительной клеммы стартера и закрепить конец (красного) вывода зарядного устройства на положительной клемме (A), стартер при этом должен быть в положении ВЫКЛ. Установить отрицательный (черный) вывод зарядного устройства на соединение на массу (B) рамы трактора на удалении от батареи.

  2. Включить зарядное устройство и зарядить батарею в соответствии с инструкциями завода-изготовителя.

  3. ОТКЛЮЧИТЬ зарядное устройство. При разъединении сначала следует отсоединять отрицательный провод, затем положительный.

RW29387,00004D4-59-20110927
