Очистка радиатора, масляно-топливного охладителя топлива и конденсора

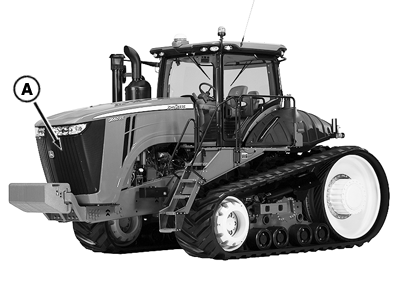

RXA0118362-UN-24JUN11
Очистка панели решетки
A - Панель решетки
|
ИНТЕРВАЛ ОБСЛУЖИВАНИЯ — ОБСЛУЖИВАНИЕ ПО ПОКАЗАНИЯМ ИЛИ ПО ТРЕБОВАНИЮ |
ОСТОРОЖНО: Давление сжатого
воздуха при очистке
не должно превышать
75 фнт/кв.дюйм. (500 кПа)(5
бар). Удалить подальше
людей, защититься
от разлетающихся
частиц и использовать
средства индивидуальной
защиты, в том числе
для глаз.
Выключить двигатель.
Очистить панель решетки (A) с помощью щетки или сжатого воздуха.
Удалить мусор со щитков двигательного отсека.
ВАЖНО:

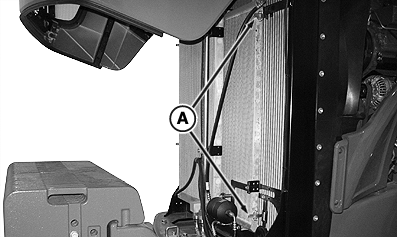

RXA0118336-UN-23JUN11

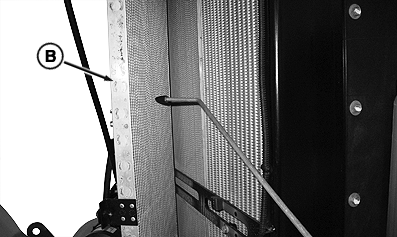

RXA0118338-UN-23JUN11
Конденсор системы кондиционирования воздуха

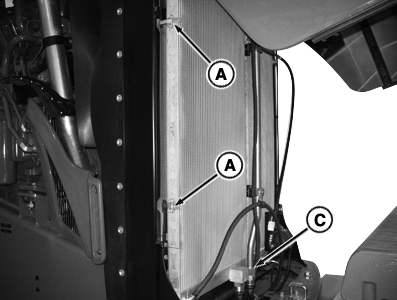

RXA0118331-UN-24JUN11
Масляно-топливный охладитель

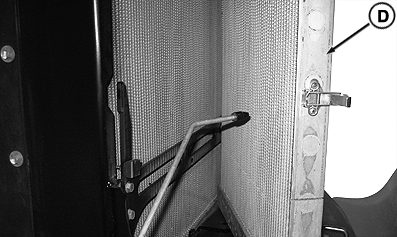

RXA0118333-UN-23JUN11
Масляно-топливный охладитель
A - Фиксаторы
B - Конденсор системы кондиционирования воздуха
C - Фитинг стального трубопровода
D - Масляно-топливный охладитель
Проявлять осторожность, когда открыт масляно-топливный охладитель, так как стальной трубопровод будет контактировать с трубопроводом воздушного кондиционера под углом 30°. Фитинг (C) стального трубопровода не вращается и может вызвать повреждение фитинга трубопровода, если будет выдвинут слишком далеко.Отпустить защелку капота и поднять капот.
Для обеспечения лучшего доступа отпустить фиксаторы (A) конденсора системы кондиционирования воздуха, чтобы повернуть конденсор вперед.
Использовать сжатый воздух для очистки конденсора системы кондиционирования воздуха (B).
Отпустить фиксаторы (A) масляно-топливного охладителя, чтобы повернуть охладитель (D) вперед.
Для очистки радиатора использовать сжатый воздух. Выправить все погнутые ребра радиатора.
Закрыть конденсатор системы кондиционирования воздуха и масляно-топливный охладитель и застопорить фиксаторы.
Осторожно опустить капот и плотно закрыть так, чтобы закрылась защелка капота.
|
RW29387,00004E0-59-20110729 |
