Осмотр и очистка сетчатого топливного фильтра отстойника

RXA0077315-UN-01SEP04

RXA0111785-UN-29OCT10

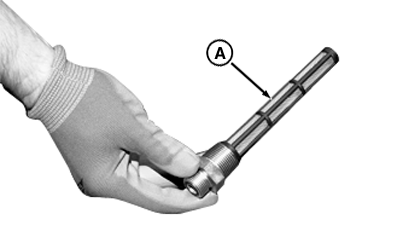

A - Сетчатый фильтр отстойника

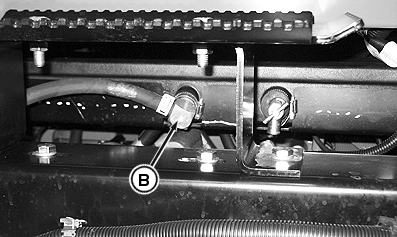

B - Резьбовая бобышка

1. ПРИМЕЧАНИЕ: Сетчатый фильтр отстойника не требует обслуживания, за исключением случая, когда подача топлива прервана из-за загрязнений в баке.

   ОСТОРОЖНО: Перед снятием сетчатого фильтра отстойника топливо из баков следует полностью слить.

   ВАЖНО: Если переходник снят, то затяжку шланга нужно лишь слегка ослабить. Если снять зажим, пластиковая бобышка расправится и будет трудно установить на место переходник. Переходник имеет трубную резьбу, плотно заходящую в топливный бак. Перед повторной установкой в бак следует покрыть переходник смазкой LOCTITE® 30558.

   Отсоединить шланг отстойника, слегка отпустить шланговый зажим и снять переходник и сетчатый фильтр (A) с резьбовой бобышки на топливном переходном баке (B) под подножкой задней платформы.

2. Очистить растворителем или заменить по необходимости.

3. Нанести состав LOCTITE 30558 на резьбу переходника и установить переходник и сетчатый фильтр (A) в резьбовую бобышку (B) в перепускной трубе.

4. Установить на место шланг отстойника.

5. Затянуть шланговый зажим согласно спецификации.

   Наименование	Измерение	Спецификация
   Шланговый зажим	Момент затяжки	4 Н·м (35 фнт-дюйм.)
