Проверка выпускного отверстия — двигатель 13,5 л

1. Поднять капот.


   RXA0091226-UN-26OCT06

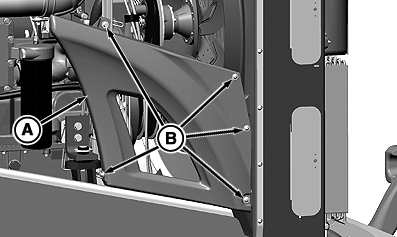

   Правая боковая панель двигателя


   RXA0105550-UN-13JAN10

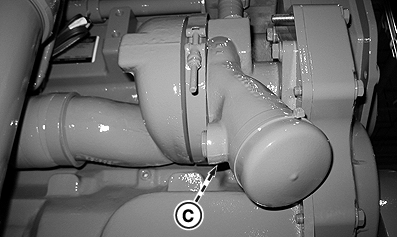

   Водяной насос


   RXA0105528-UN-13JAN10

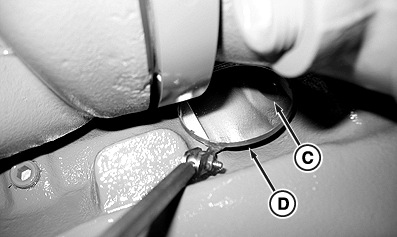

   Расположение выпускного отверстия


   RXA0105530-UN-13JAN10

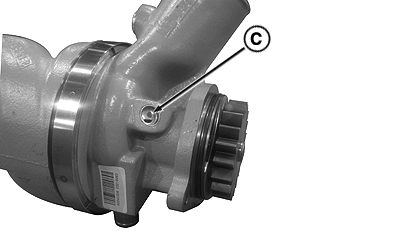

   Вид водяного насоса на верстаке

   A - Винты

   B - Боковая панель

   C - Выпускное отверстие

   D - Зеркало

---




2. Отвернуть винты (A) и снять правую боковую панель (B).

3. ПРИМЕЧАНИЕ: С помощью зеркала (D) найти место расположения выпускного отверстия.

   Найти выпускное отверстие (C) под боковой стороной водяного насоса и осмотреть на отсутствие течи масла и охлаждающей жидкости.

   • Утечка масла свидетельствует о повреждении заднего уплотнения.
   • Течь охлаждающей жидкости свидетельствует о повреждении переднего уплотнения.



   При обнаружении течи следует обратиться к дилеру John Deere для замены всего блока насоса охлаждающей жидкости (запчасти не поставляются).

4. Установить на место боковую панель двигателя и затянуть винты.

5. Закрыть капот.
