Замена фильтрующего элемента опционального топливного водоотделителя — при наличии

RXA0093825-UN-08MAY07

RXA0093827-UN-08MAY07

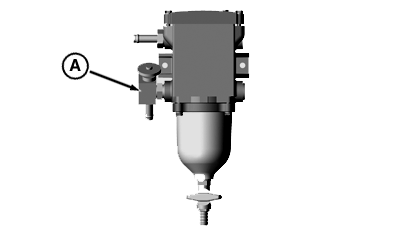

A - Топливный отсечной клапан

1. Закрыть топливный отсечной клапан (A).

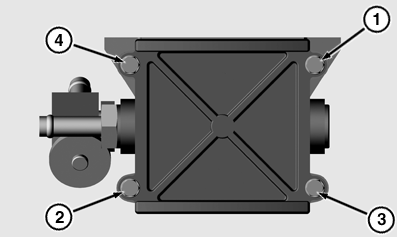

2. Равномерно отпустить винты крышки в указанной последовательности.

3.
   RXA0093826-UN-08MAY07


   RXA0084324-UN-26SEP05


   RXA0093827-UN-08MAY07

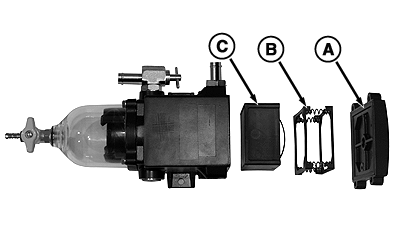

   A - Крышка

   B - Пружинная кассета

   C - Фильтрующий элемент

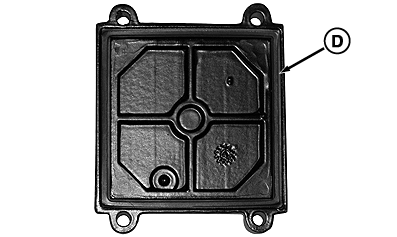

   D - Прокладка крышки

   Снять крышку (A), пружинную кассету (B) и фильтрующий элемент (C). Сохранить крышку и пружинную кассету.

---




4. Установить новый фильтрующий элемент и пружинную кассету (B), удаленную на шаге 3.

5. Проверить состояние прокладки крышки (D) и заменить ее при необходимости.

6. Установить крышку (A) и затянуть в указанной последовательности.

7. Открыть топливный отсечной клапан.

8. Запустить двигатель, дать ему поработать на высоких оборотах холостого хода в течение 2 мин. Если двигатель не запускается или глохнет, см. ЗАМЕНА ТОПЛИВНЫХ ФИЛЬТРУЮЩИХ ЭЛЕМЕНТОВ в Руководстве механика-водителя трактора и следовать инструкциям по закачке топлива в двигатель.
