Проверка уровня масла поворотного пальца переднего натяжителя

RXA0110478-UN-13SEP10

A - Крепежные болты (12 шт.)

ИНТЕРВАЛ ОБСЛУЖИВАНИЯ — ТОЛЬКО ПРИ ПОЯВЛЕНИИ КАПЕЛЬ МАСЛА ВОКРУГ КОРПУСА

1. Отсоединить кабель соединения на массу (-) батареи.

2. Поставить трактор на опорные стойки. (Для установки опорных стоек обратиться к дилеру компании John Deere.)

3. Снять грузы колеса натяжителя, при наличии.

4. ПРИМЕЧАНИЕ: Нет необходимости снимать гусеницу, но на рисунке гусеница снята.

   Уменьшить натяжение гусеницы. (См. Увеличение и уменьшение натяжения гусеницы в данном разделе.)

5. Отпустить и отвернуть крепежные болты (A) на наружном колесе и снять колесо.

6.

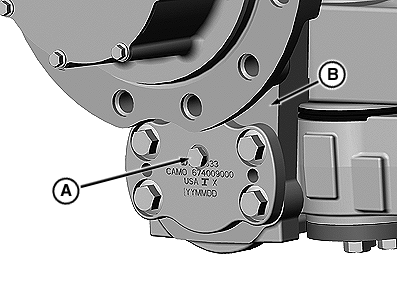

   RXA0095976-UN-19SEP07

   A - Заливная заглушка

   B - Натяжная тяга

   Извлечь заливную заглушку (A).

---




7. ПРИМЕЧАНИЕ: Корпус шарнира содержит приблизительно 55 мл (1.9 унц.) гидравлического масла.

   Проверить уровень масла и заполнить натяжную тягу (B) гидравлическим маслом так, чтобы масло было на одном уровне с заглушкой.

8. Установить заливную заглушку (A) и затянуть согласно спецификации.

   Наименование	Измерение	Спецификация
   Заливная заглушка шарнира натяжной тяги	Момент затяжки	45 Н·м (33 фнт-фт)

9. Снять внутреннее натяжное колесо и повторить вышеописанную процедуру для проверки уровня масла и заполнить натяжную тягу (B) гидравлическим маслом так, чтобы масло было на одном уровне с заглушкой (A).

10.
    RXA0110478-UN-13SEP10

    A - Крепежные болты (12 шт.)

    Установить внутреннее и наружное натяжные колеса и вручную затянуть крепежные болты (A).

---




11. Используя усилитель момента затяжки, затянуть крепежные болты (A) согласно спецификации и, при наличии, установить грузы колес.

    Наименование	Измерение	Спецификация
    Крепежные болты натяжного колеса	Момент затяжки	1050 Н·м (775 фнт-фт)

12. Повторить шаги 3-11 для проверки уровня масла в корпусе шарнира натяжной тяги на раме другой гусеницы.

13. Натянуть гусеницу. (См. Увеличение и уменьшение натяжения гусеницы в данном разделе.)

14. Снять трактор с опорных стоек.

15. Подсоединить кабель соединения на массу (-) батареи.
