Замена ремня вентилятора VARI-COOL™ — 9460RT-9510RT-9560RT — двигатель 13,5 л

1.

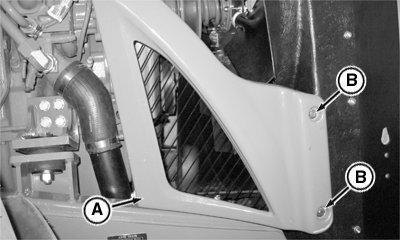

   RXA0108491-UN-12JUL10

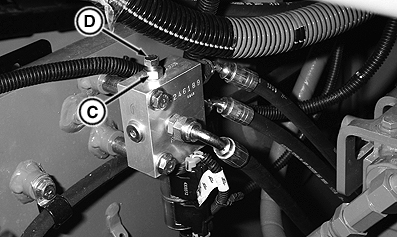

   RXA0111798-UN-28OCT10

   A - Боковая панель

   B - Крепежные болты

   C - Контргайка

   D - Выпускной винт

   Для разборки выполнить следующее: Поднять капот.

---




2. Отвернуть болты (B) и снять переднюю правую боковую панель (A).

3. Найти управляющий клапан под левой задней частью кабины на главной раме шасси.

4. Отпустить контргайку (C) и отпустить выпускной винт (D).

5. ВАЖНО: Отворачивание выпускного винта приведет к сливу масла. Отпустить винт лишь настолько, насколько это нужно для выпуска масла назад в емкость (максимум два полных оборота).

   Завернуть выпускной винт (C) и затянуть согласно спецификации.

   Наименование	Измерение	Спецификация
   Выпускной винт	Момент затяжки	25 Н·м (221 фнт-дюйм.)
   Контргайка выпускного винта	Момент затяжки	25 Н·м (221 фнт-дюйм.)

6. ВАЖНО: Действовать осторожно, чтобы не повредить шкив или ремень при выводе наружного шкива наружу.

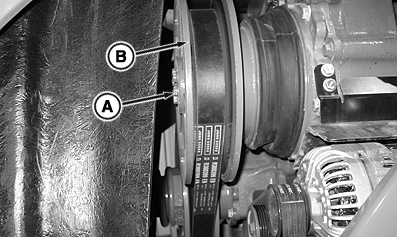

   RXA0111790-UN-28OCT10

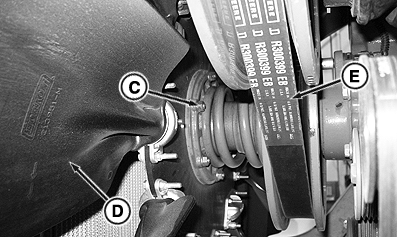

   RXA0111792-UN-28OCT10

   A - Крепежные болты (8 шт.)

   B - Передний шкив

   C - Крепежные болты (6 шт.)

   D - Вентилятор двигателя

   E - Ремень привода вентилятора

   Вывернуть крепежные болты (A) из переднего шкива и снять передний шкив (B).

---




7. Отвернуть крепежные болты (C) и сдвинуть вентилятор (D) двигателя вперед.

8. Снять приводной ремень (E) вентилятора.

9. ВАЖНО: При установке ведомого шкива на вал сопрягаемые поверхности шкива и вала должны быть чистыми и свободными от масла или смазки.

   Для обратной сборки выполнить следующее: Установить ремень (E) в обратном порядке на ведомый узел. Заменить вентилятор (D) и затянуть крепежные болты (C) согласно спецификации, указанной на ярлыке ведомого шкива.

   Наименование	Измерение	Спецификация
   Вентилятор к узлу привода
   Гайка	Момент затяжки	25 Нм (18 фнт-фт)

   ВАЖНО: При затяжке крепежных болтов убедиться, что ремень не пережимается по мере приближения шкивов друг к другу.

10. ПРИМЕЧАНИЕ: Ремень будет провисать на приводах, пока не будет включен и не начнет работать двигатель.

11. Установить ремень (E) на приводной вал. Должно быть видно, что в приводном узле ремень не натянут. Установить передний шкив (B) и затянуть крепежные болты (A) согласно спецификации.

    Наименование	Измерение	Спецификация
    Ступица вентилятора к узлу ведомого шкива
    Гайка	Момент затяжки	35 Нм (26 фнт-фт)

12. ВАЖНО: Внутренний выпускной винт должен быть закрыт для надлежащего натяжения ремня после запуска трактора.

    Установить выпускной винт и затянуть согласно спецификации, затем затянуть контргайку, чтобы убедиться, что винт затянут и ремень находится между шкивами.

    Наименование	Измерение	Спецификация
    Выпускной винт	Момент затяжки	25 Нм (18 фнт-фт)
    Контргайка	Момент затяжки	25 Нм (18 фнт-фт)

13. Установить левую панель.

14. Запустить двигатель и убедиться в правильной работе вентилятора.
