Замена главного предохранителя

ВАЖНО: Сменный предохранитель должен быть того же номинала, что и оригинальный.

Для замены предохранителей или реле следует связаться с дилером John Deere.

Не пытайтесь разобрать главный предохранитель, не имея указаний на это со стороны дилера компании John Deere. Отрицательный (–) и положительный (+) выводы аккумуляторной батареи должны быть отсоединены от обеих аккумуляторных батарей перед осмотром или заменой предохранителей.

1.

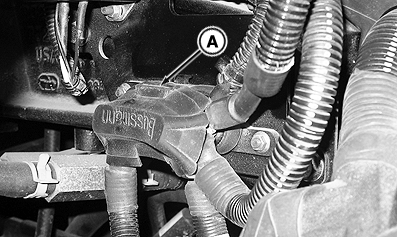

   RXA0117831-UN-14JUN11

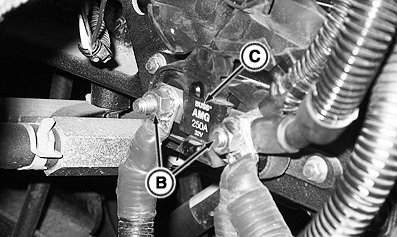

   RXA0117833-UN-14JUN11

   A - Кожух

   B - Гайки

   C - Главный предохранитель

   Отсоедините провод соединения на массу (–) аккумулятора.

---




2. ПРИМЕЧАНИЕ: Главный предохранитель (C) расположен на левой стороне трактора. Главный предохранитель установлен между обоими выводами контактного блока.

   Откройте крышку (A) клемм главного предохранителя.

3. Отверните гайки (B).

4. Найдите, промаркируйте и отсоедините жгуты проводов.

5. Снимите главный предохранитель (C) с обеих клемм.

6. ВАЖНО: Главный предохранитель (250 А) был специально разработан. Запрещается заменять детали, это может привести к повреждениям электрооборудования системы.

   Вставьте главный предохранитель (C) и подсоедините провода.

7. Установите гайки (B) и затяните.

8. Закройте крышку (A).
