Идентификация стандартных гидравлических компонентов

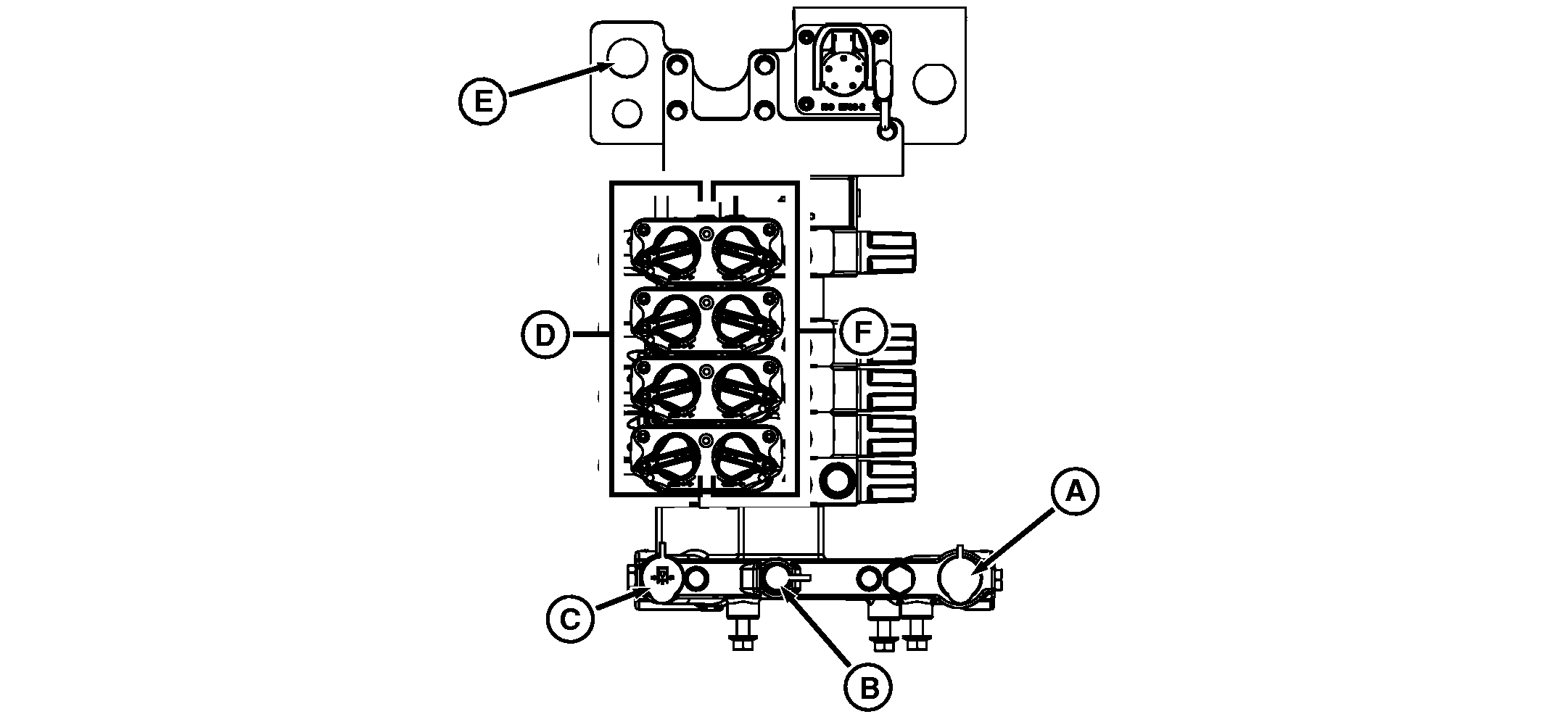

RXA0112002-UN-18NOV10
Идентификация стандартных гидравлических компонентов
A - Возвратное отверстие системы добавления мощности
B - Муфта измерения нагрузки, функция добавленной мощности
C - Напорное соединение механизма добавленной мощности
D - Отверстия выдвижения
E - Сливное отверстие уплотнения двигателя
F - Отверстия втягивания
ПРИМЕЧАНИЕ: Для облегчения идентификации кожухи селективных контрольных клапанов различаются по цвету
Цветовые коды клапанов SCV
|
Номер селективного контрольного клапана |
Соответствующий цвет |
|
Селективный контрольный клапан VI |
Серый |
|
Селективный контрольный клапан V |
Фиолетовый |
|
Селективный контрольный клапан IV |
Черный |
|
Селективный контрольный клапан III |
Коричневый |
|
Селективный контрольный клапан II |
Синий |
|
Селективный контрольный клапан I |
Зеленый |
|
RW29387,0000564-59-20120521 |
