Примеры использования гидравлической системы с отслеживанием нагрузки – Отбор мощности

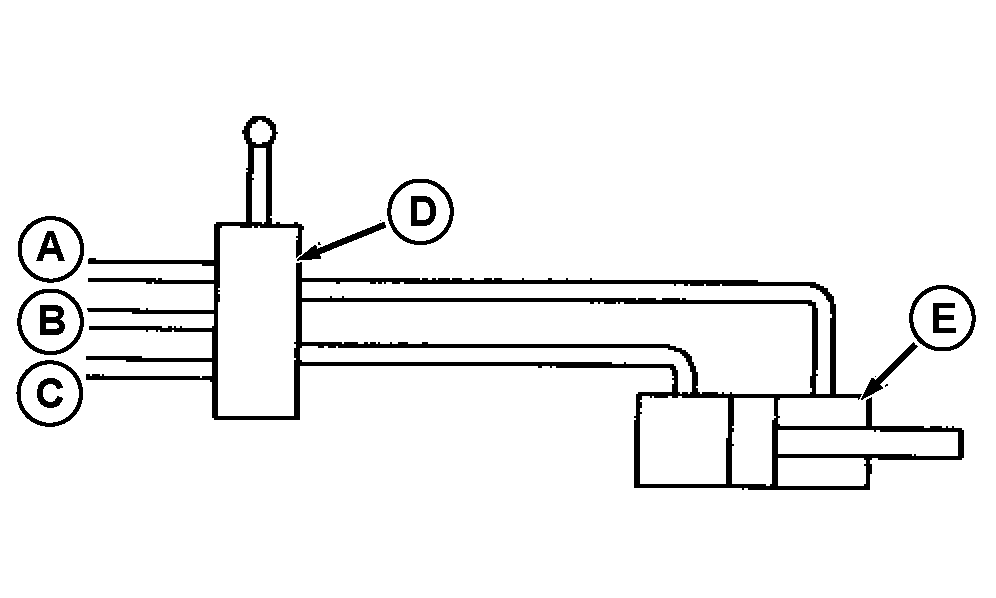

RW55109A-UN-18MAR99

Пример 1

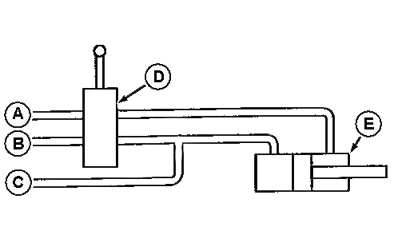

RXA0073530-UN-17FEB04

Пример 2

A - Возвратный трубопровод

B - Напорный трубопровод

C - Линия измерения нагрузки

D - Клапан управления

E - Цилиндр

Пример 1 – Клапаны управления с отслеживанием нагрузки выдают сигнал отслеживания нагрузки в гидравлическую систему; клапанами можно управлять вручную или при помощи электромагнита.

Пример 2 – Клапан управления направляет масло в контуры выдвижения и втягивания. Подсоединяйте линию, работающую в функции нагрузки, к той линии, где требуется давление. Одним из примеров может служить цилиндр подъема тележки, груз на которой захватывается механическим зажимами в крайней нижней позиции. Если необходимо повысить давление, на насос подается сигнал, чувствительный к нагрузке. Если повышения давления не требуется, оно остается на низком уровне.

ВАЖНО: Схема дает возможность “стравливать” масло из цилиндра через линию, чувствительную к нагрузке (С). Если для какой-то операции стравливание масла недопустимо, обратитесь к примеру 3.

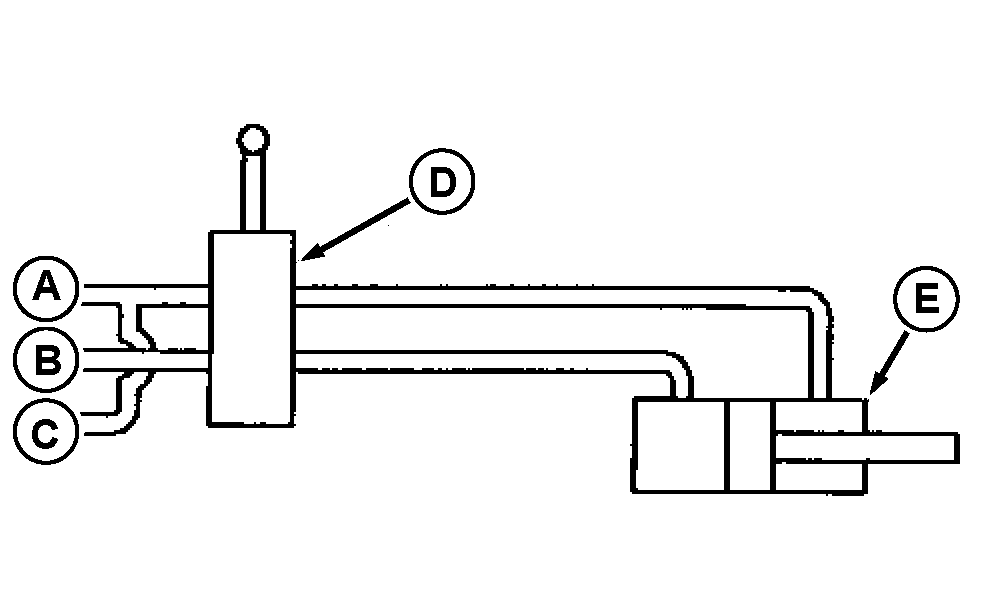

RW55111A-UN-08MAR99

Пример 3

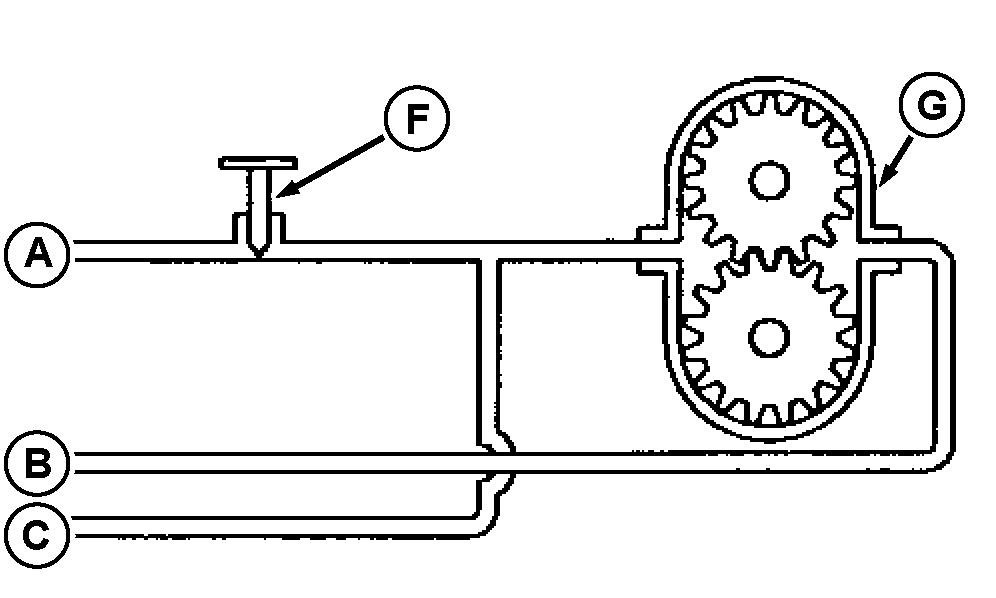

RW55112A-UN-08MAR99

Пример 4

A - Напорный трубопровод

B - Возвратный трубопровод

C - Линия измерения нагрузки

D - Клапан управления

E - Цилиндр

F - Компенсированный по давлению расходный клапан

G - Гидравлический мотор

Пример 3 – Клапаны управления направляет масло в контуры выдвижения и втягивания, в которых требуется высокое давление. Подсоедините линию, чувствительную к нагрузке, к напорной линии перед клапаном управления.

ПРИМЕЧАНИЕ: Система будет поддерживать максимальное давление в 20000 кПa (200 бар; 2900 фнт/кв.дюйм.) все время, пока подключены шланги отобранной мощности.

Примером может служить рабочий орган для брикетирования, в котором давление требуется и для выдвижения, и для втягивания цилиндра.

Пример 4 – Компенсированный по давлению клапан управления расхода используется для регулирования частоты вращения гидродвигателя. Подсоедините чувствительную к нагрузке линию к напорной линии после клапана управления.

ПРИМЕЧАНИЕ: Частота вращения двигателя может колебаться, если выполнение каких-то операций приводит к изменениям давления в системе. Минимизируйте колебания скорости можно, установив компенсированный по давлению клапан управления расходом.

ПРИМЕЧАНИЕ: На сельскохозяйственной технике с гидравлической системой с высоким расходом рекомендуется подключить гидравлический мотор к верхним селективным контрольным клапанам (насос с большой подачей 45 куб. см).

Не рекомендуется подключать гидравлический мотор к гидравлической системе скрепера с высоким расходом.
