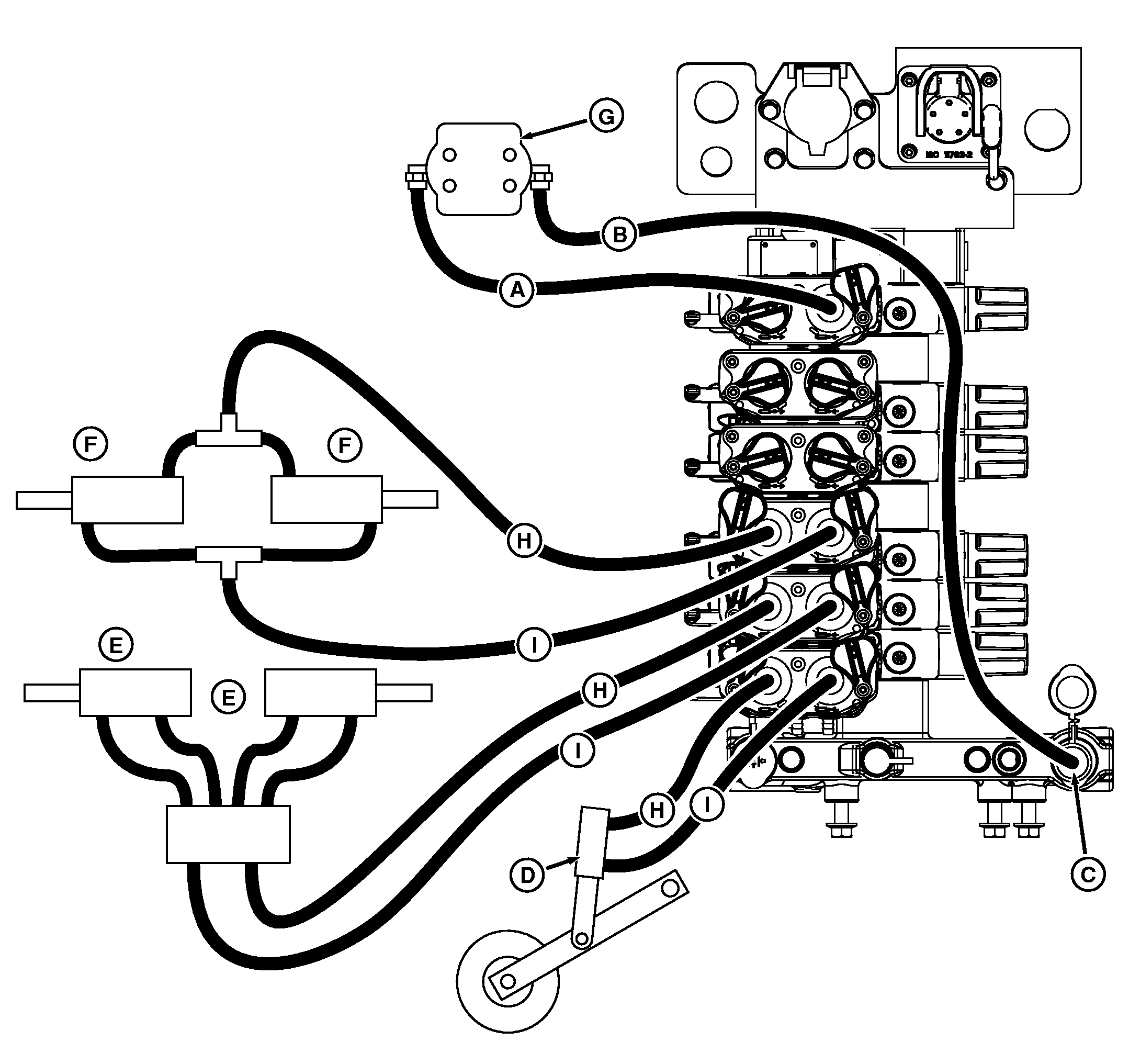

Пример 3 подсоединения рабочего оборудования – Клапан с закрытым центром, насос в режиме высокого давления – Без навески – Стандартная гидравлическая система

RXA0111994-UN-18NOV10

A - Напорный трубопровод

B - Возвратный трубопровод

C - Возвратная муфта добавленной мощности

D - Цилиндр подъема/опускания

E - Маркеры

F - Сложен

G - Гидравлический мотор

H - Линия муфты выдвижения

I - Линия муфты втягивания

ПРИМЕЧАНИЕ: На сельскохозяйственной технике с гидравлической системой с высоким расходом рекомендуется подключить гидравлический мотор к верхним селективным контрольным клапанам (насос с большой подачей 45 куб. см).

Не рекомендуется для гидравлики скрепера максимального расхода.

В этой схеме гидромотор (G) получает масло под высоким давлением от разъема втягивания на селективном контрольном клапане. Возвратное масло направляется к возвратному отверстию системы добавления мощности. Когда мотор отключен, рычаг селективного контрольного клапана перемещается в плавающее положение, что обеспечивает выбег двигателя до остановки. Если переставить рычаг в нейтральное положение, произойдет резкая остановка двигателя с возможным повреждением уплотнений. Поскольку сливаемое масло направляется к возвратному разъему добавленной мощности, специальный наконечник для шланга не нужен.
