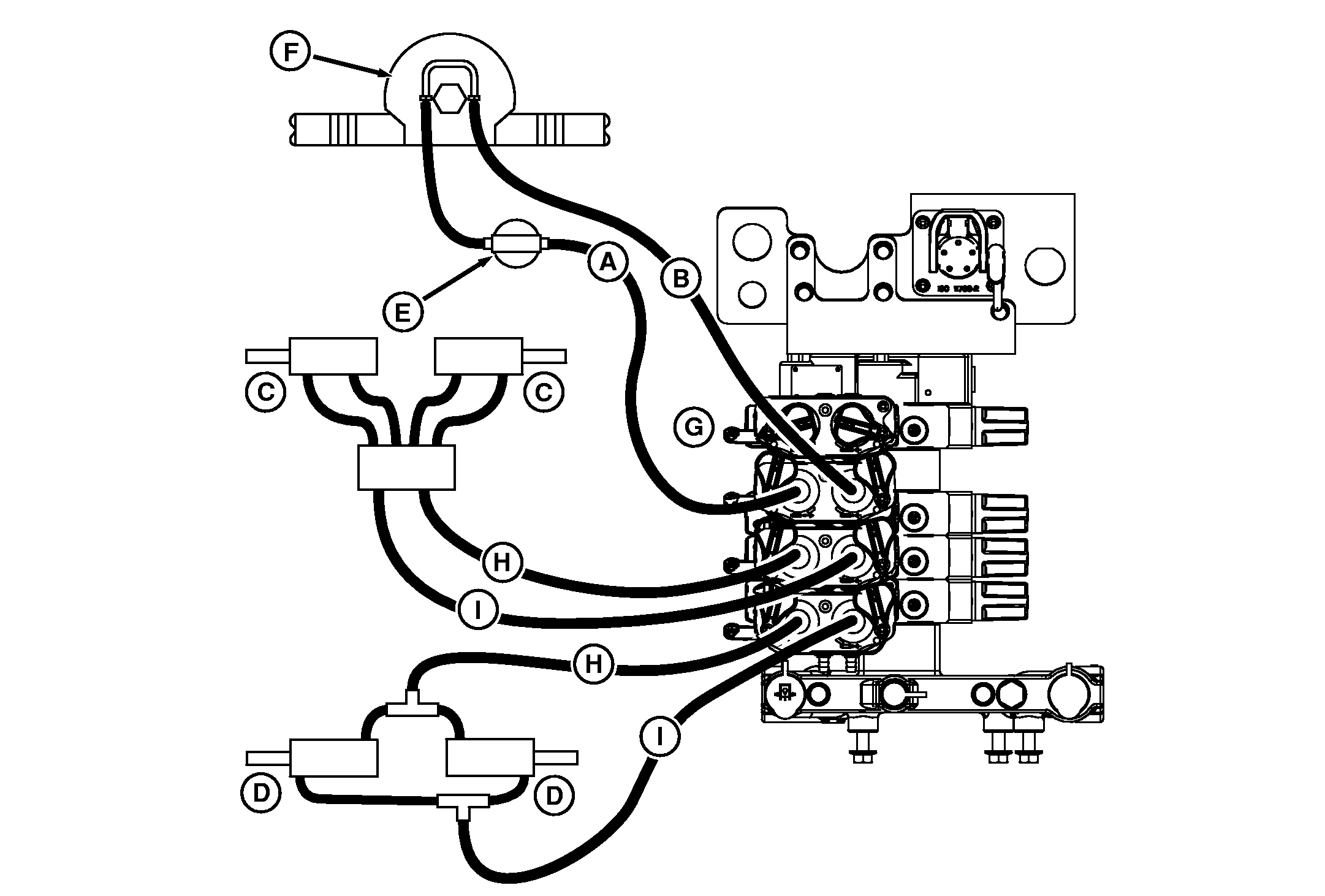

Пример 4 подсоединения рабочего оборудования – Сажалка с вакуумным мотором и возвратной линией к селективному контрольному клапану с использованием возвратного наконечника мотора – Без навески – Стандартная гидравлическая система

RXA0111995-UN-18NOV10

A - Возвратный трубопровод

B - Напорный трубопровод

C - Маркер

D - Сложен

E - Клапан управлением расходом (полностью открытый)

F - Мотор вакуумного насоса

G - Конец специального насоса

H - Возвратный наконечник мотора линии муфты выдвижения

I - Линия муфты втягивания

ПРИМЕЧАНИЕ: На сельскохозяйственной технике с гидравлической системой с высоким расходом рекомендуется подключить гидравлический мотор к верхним селективным контрольным клапанам (насос с большой подачей 45 куб. см).

Не рекомендуется для гидравлики скрепера максимального расхода.

В данном случае вакуумный мотор (F), как и в случае воздуходувки на сажалке, получает масло под давлением от отверстия селективного контрольного клапана втягивания. При возврате моторного масла в селективный контрольный клапан требуется специальный наконечник возвратного шланга (O) с контрольным клапаном, чтобы предотвратить вытекание масла под высоким давлением обратно в мотор и возможное повреждение уплотнений. Когда мотор отключен, рычаг селективного контрольного клапана перемещается в плавающее положение, что обеспечивает выбег двигателя до остановки. Перемещение рычага в нейтральное положение приведет к резкой остановке двигателя, что может вызвать повреждение уплотнений.

Клапан управлением расходом (E) должен быть полностью открыт, а расход контролироваться с панели настройки селективного контрольного клапана. Если расход контролируется клапаном управлением расходом, то гидравлический насос будет работать с максимальным давлением, что может привести к перегреву гидравлического масла в случае работы при высокой температуре окружающего воздуха.
