Подсоединение рабочего оборудования к клапанам селективного контрольного клапана гидравлической системы с высоким расходом

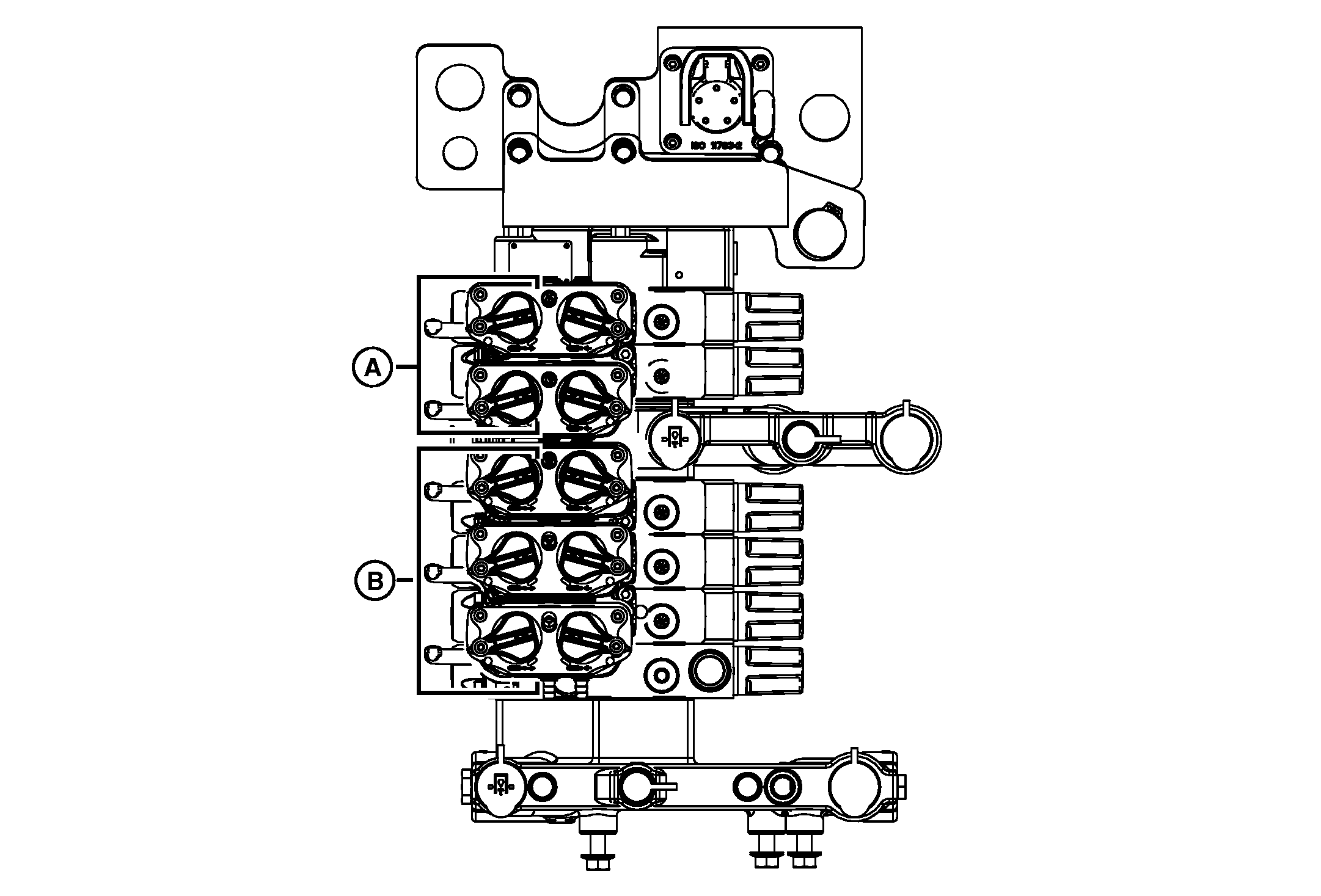

RXA0112266-UN-29NOV10

Блок клапанов селективного контрольного клапана гидравлической системы с высоким расходом (5 клапана селективного контрольного клапана с клапаном навески)

A - Муфта селективного контрольного клапана, насос 45 куб.см

B - Муфта селективного контрольного клапана, насос 75 куб.см

1. ПРИМЕЧАНИЕ: На сельскохозяйственной технике с гидравлической системой с высоким расходом рекомендуется подключить гидравлический мотор к верхним селективным контрольным клапанам (насос с большой подачей 45 куб. см).

   Гидравлическая система с высоким расходом состоит из одного первичного насоса 75 куб. см для нижних клапанов селективного контрольного клапана (B) и одного вторичного насоса 45 куб. см для верхних двух клапанов селективного контрольного клапана (A).

2. Насос объемом 45 кубических сантиметров подает масло к двум верхним клапанам селективного контрольного клапана. Рекомендуется использовать эти клапаны селективного контрольного клапана под низким давлением и при высоком расходе. Большинство гидравлических двигателей используют для работы расход 19 – 26,5 л/мин (5 – 7 галл./мин) на один мотор и давление около 100 бар (1450 фнт/кв.дюйм.).

   Используйте два верхних клапана селективного контрольного клапана для управления гидравлическими двигателями, например, пневматическими сеялками, распрыскивателями и вакуумными сеялками. Использование вторичного насоса при управлении гидравлическими двигателями повысит экономию топлива, уменьшит потерю мощности и снизит нагрев гидравлического масла. Это уменьшит взаимодействие гидросистемы с системами управления, торможения, подъема, опускания, активного прижатия к грунту и т.д.

   ВАЖНО: Как и первичный насос, вторичный насос и две верхних муфты также могут обеспечить подачу высокого давления для тех же самых функций, однако при этом нет экономии топлива и уменьшения потерь мощности. Увеличивается вероятность взаимодействия системы с гидравлическими двигателями, которые находятся на той же стороне, на которой выполняются другие гидравлические операции, что, как правило, означает увеличение флуктуаций уровня вакуума или скорости двигателя вентилятора. При некоторых условиях может быть выделено большее количество тепла, что приведет к повышению нагрузки на систему охлаждения.

3. Насос объемом 75 кубических сантиметров подает масло к нижним клапанам селективного контрольного клапана. Рекомендуется использовать эти клапаны селективного контрольного клапана под высоким давлением и при низком расходе, например для работы пневматических сеялок, объемных барабанов и систем активной регулировки прижимающего усилия.
