Пример 1 подсоединения рабочего оборудования – Клапаны управления рабочим оборудованием – Без навески – Гидросистема с высоким расходом

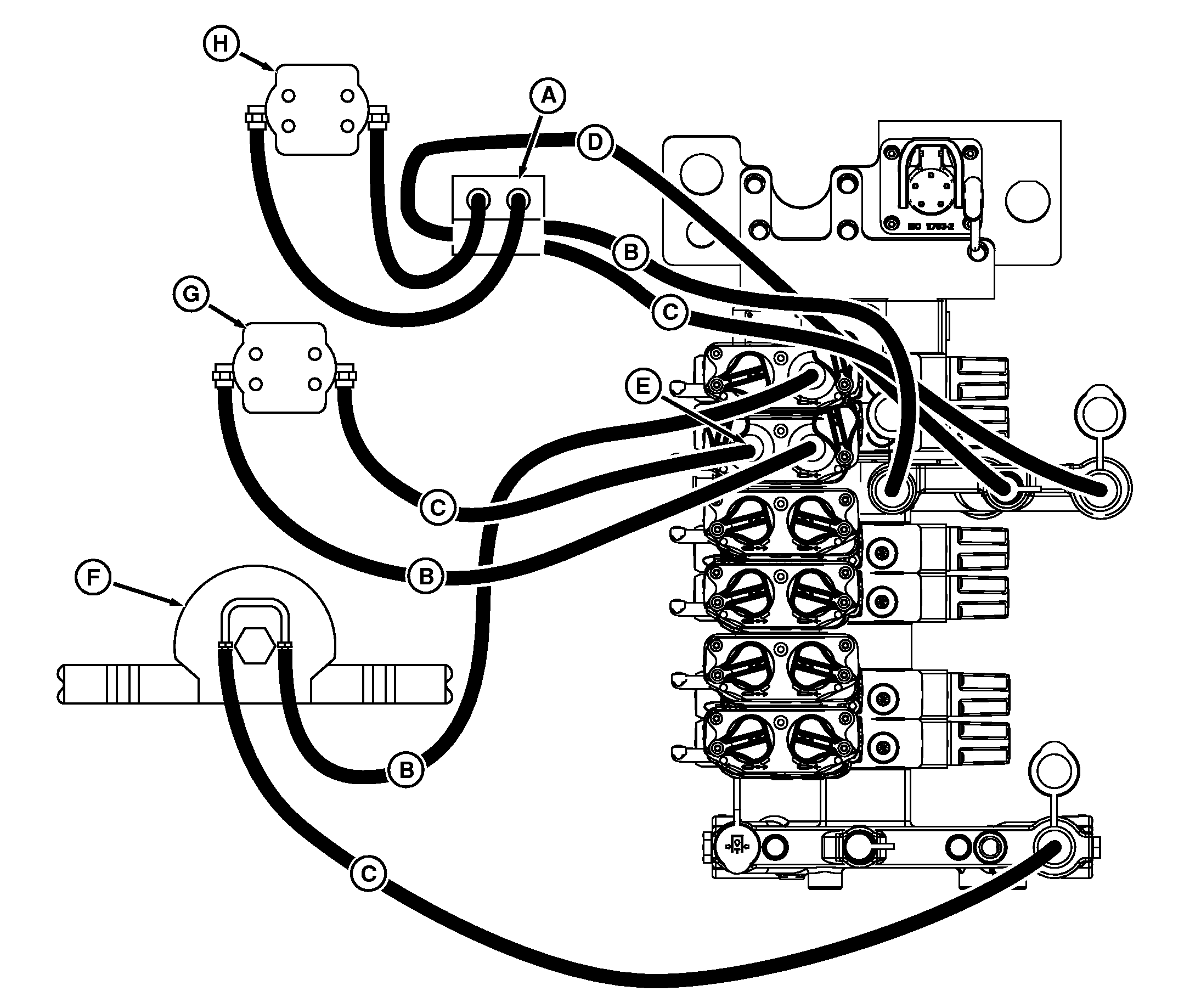

RXA0111998-UN-18NOV10

A - Привод с регулируемой скоростью

B - Напорный трубопровод

C - Возвратный трубопровод

D - Трубопровод контура измерения нагрузки

E - Наконечник возвратного шланга

F - Мотор вакуумного насоса

G - Гидравлический мотор

H - Гидравлический мотор

ПРИМЕЧАНИЕ: На сельскохозяйственной технике с гидравлической системой с высоким расходом рекомендуется подключить гидравлический мотор к верхним селективным контрольным клапанам (насос с большой подачей 45 куб. см).

В этой схеме вакуумный мотор (F) получает масло под высоким давлением из гнезда втягивания на селективном контрольном клапане. Возвратное масло направляется к высокорасходному возвратному гнезду добавленной мощности. Если возвратный шланг оснащен специальным наконечником, его напрямую можно подсоединить слева к муфте. Когда мотор отключен, рычаг селективного контрольного клапана перемещается в плавающее положение, что обеспечивает выбег двигателя до остановки. Перемещение рычага в нейтральное положение приведет к резкой остановке двигателя, что может вызвать повреждение уплотнений.

В этой схеме гидромотор (G) получает масло под высоким давлением от гнезда втягивания на селективном контрольном клапане. Поскольку возвратное масло направляется к отверстию выдвижения на клапане селективного контрольного клапана, для возвратного шланга нужен специальный наконечник с обратным клапаном, чтобы не допускать возврат масла под высоким давлением в мотор и возможное повреждение уплотнений.

Гидромотор (H) получает масло под высоким давлением из гнезда добавленной мощности, а возвратное масло направляется в возвратное гнездо добавленной мощности. В данной схеме управление обеими гидромоторами и вакуумным мотором осуществляется вторичным гидронасосом.
