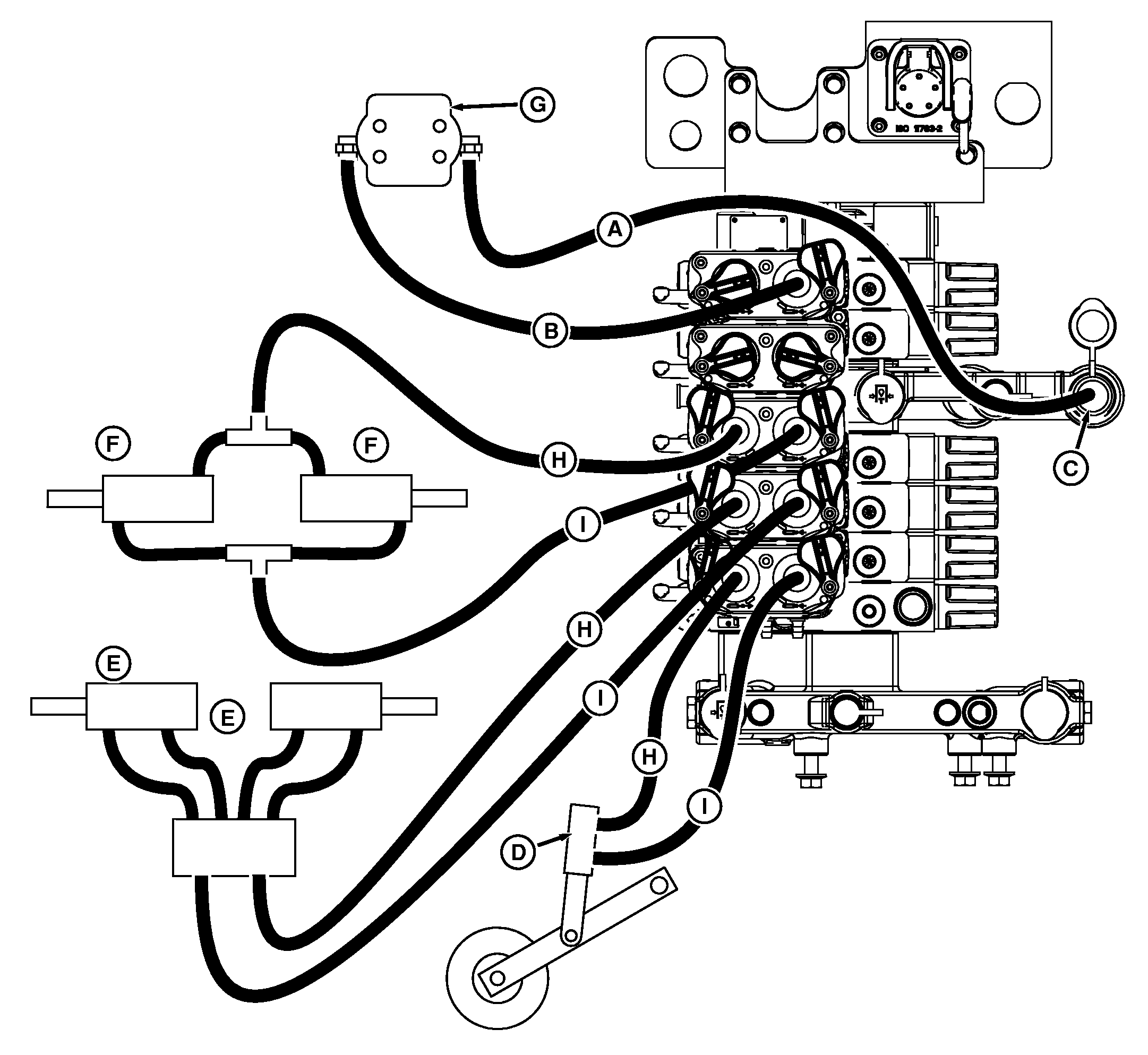

Пример 3 подсоединения рабочего оборудования – Клапан с закрытым центром, насос в режиме высокого давления – Без навески – Гидросистема с высоким расходом

RXA0112000-UN-18NOV10

A - Возвратный трубопровод

B - Напорный трубопровод

C - Возвратная муфта добавленной мощности

D - Цилиндр подъема/опускания

E - Маркеры

F - Сложен

G - Гидравлический мотор

H - Линия муфты выдвижения

I - Линия муфты втягивания

В этой схеме гидромотор (G) получает масло под высоким давлением от гнезда втягивания на селективном контрольном клапане. Возвратное масло направляется к возвратному отверстию системы добавления мощности. Если возвратный шланг оснащен специальным наконечником, его напрямую можно подсоединить слева к муфте. Когда мотор отключен, рычаг селективного контрольного клапана перемещается в плавающее положение, что обеспечивает выбег двигателя до остановки. Перемещение рычага в нейтральное положение приведет к резкой остановке двигателя, что может вызвать повреждение уплотнений.
