Использование разъема рабочего оборудования

RXA0110431-UN-13SEP10

RXA0110433-UN-13SEP10

RXA0110435-UN-13SEP10

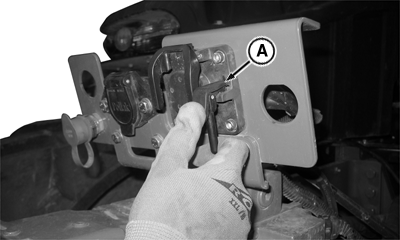

A - Отпирающий рычаг

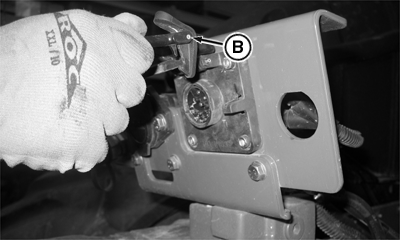

B - Защелка

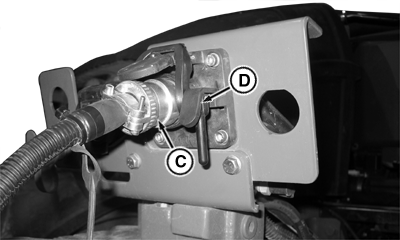

C - Разъем рабочего оборудования

D - Рычаг

Нажать/отпустить рычаг (A), открыть разъем и вставить разъем для рабочего оборудования (C). Фиксатор разъема (B) будет в поднятом положении.

Опустить фиксатор до тех пор, пока рычаг (D) не будет в фиксированном положении. Это предотвратит повреждение рабочего оборудования, вызванное вытягиванием разъема.
