Установка передних грузов QUIK-TATCH™ — при наличии

RXA0120370-UN-09SEP11

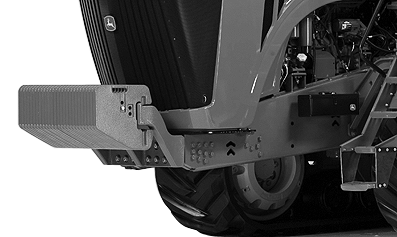

Передние грузы

RXA0120375-UN-08SEP11

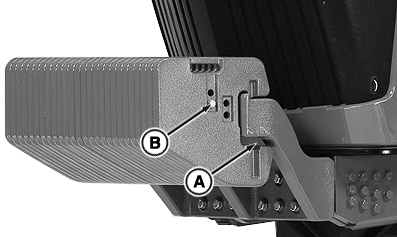

Установка передних грузов QUIK-TATCH

A - Центр

B - Крепежные болты

В передней части трактора может быть установлено до 26 грузов QUIK-TATCH. Передние грузы используются для сохранения полного контакта гусениц с землей по всей длине при выполнении различных задач.

Большее количество передних грузов потребуется для буксируемого рабочего оборудования, создающего большие тяговые нагрузки или для рабочего оборудования, значительная часть веса которого приходится на заднюю ось трактора.

При необходимости устанавливать грузы QUIK-TATCH, по одному с каждой стороны от центра (A). Первые два груза следует устанавливать парой.

Для удержания в требуемом положении шести или меньшего количества грузов, вставить крепежные болты (B) в отверстия и зафиксировать гайкой. Затянуть до момента 230 Н·м (170 фнт-фт).

При установке восьми и большего количества грузов необходимо вставлять между грузами фиксаторы, один резьбовым отверстием вверх, а другой резьбовым отверстием вниз.

ВАЖНО: Запрещается устанавливать дополнительные грузы по бокам трактора и на раму свыше предусмотренного заводом-изготовителем количества грузов для размещения на раме. В противном случае могут возникнуть конструктивные повреждения трактора, а гарантия станет недействительной.

Таблица передних грузов
Передняя опора	304 кг (670 фнт)
Грузы Quik-Tatch (кажд.)	43 кг (95 фнт)
Передняя опора и 20 грузов	1163 кг (2 565 фнт)
Передняя опора и 26 грузов	1421 кг (3 133 фнт)
