Установка боковых грузов QUIK-TATCH — при наличии

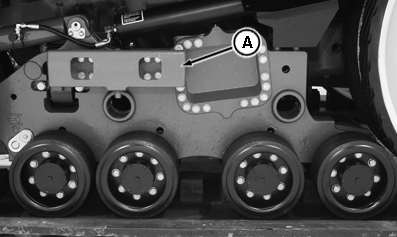

RXA0093253-UN-03APR07

Опора для боковых грузов — Старая конструкция опоры

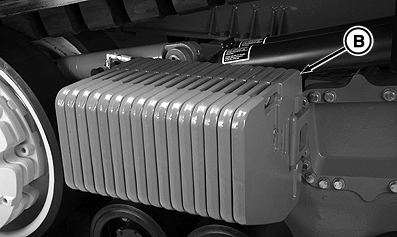

RXA0093918-UN-11MAY07

16 грузов

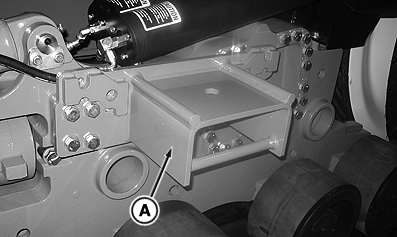

RXA0120255-UN-08SEP11

Опора для боковых грузов — Новая конструкция опоры

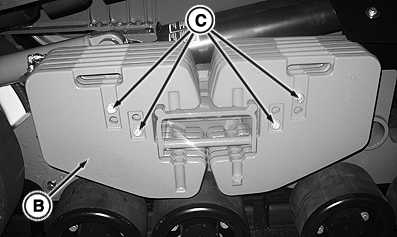

RXA0120259-UN-08SEP11

12 грузов

A - Опора для боковых грузов

B - грузы

C - Крепежные винты

ПРИМЕЧАНИЕ: С каждой стороны гусеничных рам трактора, используя старые опоры, можно установить по шестнадцать грузов QUIK-TATCH по 43 кг (95 фнт).

С каждой стороны гусеничных рам трактора, используя новые опоры, можно установить по двенадцать грузов QUIK-TATCH по 43 кг (95 фнт).

Для упрощения установки добавлять и снимать грузы, обеспечивая благоприятные эргономические условия.

ВАЖНО: Установка боковых грузов увеличивает общую ширину за пределы 366 см (12 фт). Следует установить габаритные предупредительные фонари.

При добавлении 16 балластных грузов (B) требуется по одной стандартной опоре для боковых грузов (А) с каждой стороны трактора. Каждая опора для боковых грузов несет до 16 грузов.

При добавлении 12 балластных грузов требуется по одной новой узкой опоре для грузов с каждой стороны трактора. В такой опоре используется четыре коротких болта для первых шести грузов и четыре длинных болта для шести остальных грузов. Каждая опора для боковых грузов несет до 12 грузов.

Затянуть болты крепления опор для грузов до 610 Н·м (450 фнт-фт).

Затянуть болты крепления грузов до 230 Н·м (170 фнт-фт).

Добавляя литые балластные грузы, всегда ставить их как можно дальше вперед от первоначального центра тяжести. Это позволит сохранить контакт по всей длине гусеницы при высоких тяговых нагрузках.

Таблица боковых грузов
Опора для боковых грузов	48 кг (105 фнт)
Грузы Quik-Tatch (каждый)	43 кг (95 фнт)
Опора для боковых грузов — старая опора, 16 грузов	735 кг (1,621 фнт)
Максимальный балласт (обе стороны)	1471 кг (3,243 фнт)
Опора для боковых грузов — новая конструкция опоры, 12 грузов	551 кг (1,215 фнт)
Максимальный балласт (обе стороны)	1102 кг (2,430 фнт)
