Грузы натяжных колес — при наличии

RXA0110479-UN-13SEP10

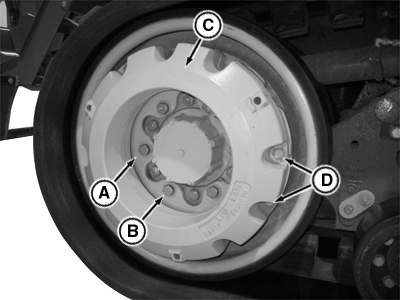

Грузы переднего натяжного колеса

A - Переходная пластина

B - Крепежный болт

C - Грузы

D - Крепежные болты

ПРИМЕЧАНИЕ: 35-кг (78-фнт) переходную пластину необходимо установить на колесо, чтобы можно было установить грузы натяжных колес.

Для упрощения установки добавлять и снимать грузы, обеспечивая благоприятные эргономические условия

ВАЖНО: Для установки переходника груза на ступице колеса требуется восемь крепежных болтов M24 x 90 мм на каждое натяжное колесо.

Установить переходную пластину на ступице колеса, используя восемь крепежных болтов M24 x 90 мм. Затянуть крепежные болты согласно спецификации.

Установить грузы, используя крепежные болты М20. Затянуть болты крепления груза согласно спецификации.

На внутреннем и наружном натяжном колесе можно установить не более трех грузов по 73 кг (162 фнт).

Наименование	Измерение	Спецификация
Крепежный болт М24 переходной пластины	Момент затяжки	1050 Н·м (774 фнт-фт)
Крепежный болт М20 груза	Момент затяжки	450 Н·м (332 фнт-фт)

Таблица грузов натяжного колеса
Переходная пластина	35 кг (78 фнт)
Груз натяжного колеса (кажд.)	73 кг (162 фнт)
Натяжное колесо, 3 груза (внутренние и наружные на каждом колесе)	513 кг (1131 фнт)*
Максимальный балласт (обе стороны)	1026 кг (2262 фнт)*
* Включая крепежные детали
