Структура страницы
ПРИМЕЧАНИЕ:
RXA0116785-UN-16MAY11

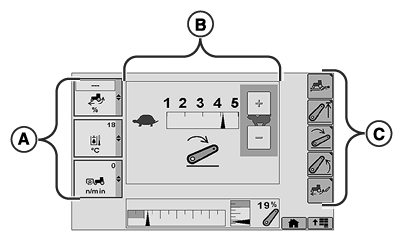

Пример расположения объектов на странице
A - Левая зона
B - Центральная зона
C - Правая зона
Показанная отображаемая страница является только примером. Фактические страницы могут выглядеть иначе, в зависимости от подключенных дополнительных устройств и типа конфигурации трактора.Выбор левой зоны (A), центральной зоны (B) и правой зоны (C) будет активным на большинстве страниц.
- A – Левая зона: позволяет механику-водителю одновременно выбрать и контролировать три окна левой зоны. Каждое окно отображает выполняемую функцию или специфический статус трактора.
- B – Центральная зона: позволяет механизатору просматривать и изменять настройки трактора в широком выборе приложений.
- C – Правая зона: отображает сенсорные кнопки, доступные с текущей страницы.
Нажатие правой сенсорной кнопки: переход на новую страницу, доступ к функции или изменение настроек.
Окна левой зоны отображаются в полосе трех отдельных окон, которые требуется контролировать, одновременно позволяя механику-водителю сконцентрироваться на конкретных функциях, активных на странице Центральная зона.
|
