Проверка калибровки сенсорного экрана

RXA0116468-UN-12MAY11

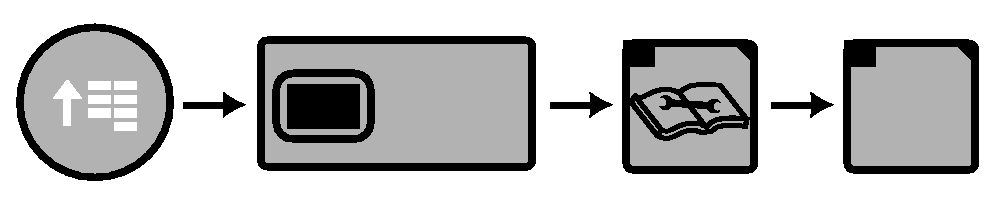

Главное меню →дисплей → диагностика→тест

RXA0117111-UN-16MAY11

Тест управления дисплеем

A - Окно калибровки сенсорного экрана

1. Выберите кнопку Меню.

2. Выберите дисплей.

3. Нажмите сенсорную кнопку диагностики.

4. Нажмите сенсорную кнопку теста.

5. Выберите окно калибровки сенсорного экрана (A).

6. Откроется пустая страница, содержащая только следующую информацию: “Touch the mark to calibrate touch accuracy” (коснитесь отметки, чтобы настроить уровень отклика сенсорного экрана). В центре страницы появится испытательное изображение сенсорной зоны экрана. Пальцем коснитесь тестовое изображение сенсорной зоны экрана и уберите палец.

7. Тестовое изображение сенсорной зоны экрана появится в верхнем левом углу. Пальцем коснитесь тестовое изображение сенсорной зоны экрана и уберите палец. Тестовое изображение сенсорной зоны экрана появится в нижнем левом углу.

   Коснитесь тестовое изображение сенсорной зоны экрана. Тестовое изображение сенсорной зоны экрана появится в нижнем правом углу.

   Коснитесь тестовое изображение сенсорной зоны экрана. Тестовое изображение сенсорной зоны экрана появится в верхнем правом углу.

   Коснитесь тестовое изображение сенсорной зоны экрана. В центре страницы появится тестовое изображение сенсорной зоны экрана.

   Коснитесь тестовое изображение сенсорной зоны экрана.

8. Если появится сообщение “Success!” (успешно выполнено), никакие дополнительные действия не требуются.

   Если появится сообщение “Failed!” (ошибка), повторите проверку.

   Если появится сообщение “Failed!” (ошибка) после второй попытки, обратитесь к дилеру John Deere™.
