Соединение рабочего оборудования ISO и сенсорных дисплеев ISO

ОСТОРОЖНО:

RXA0098156-UN-07NOV08

RXA0103918-UN-02AUG10

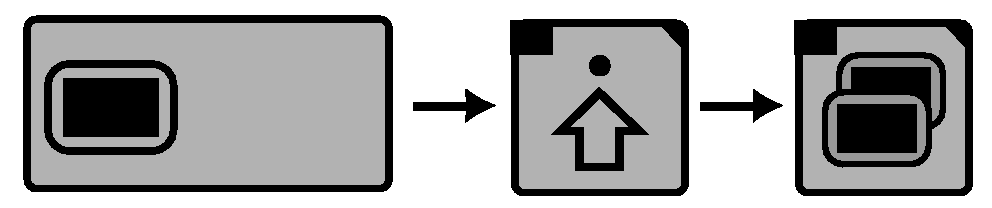

Дисплей → Расширенные настройки → Многофункциональный дисплей

Неправильное функционирование может привести к непреднамеренному перемещению рабочего оборудования.

Во избежание травмирования людей, в том числе с летальным исходом, следует изучить информацию, о том как с помощью дисплея управлять функциями рабочего оборудования.

Внимательно прочтите руководство по эксплуатации рабочего оборудования.

Данное сообщение появляется, когда система обнаруживает рабочее оборудование ISOBUS. Для ознакомления с дополнительной информацией ПРОЧИТАЙТЕ РУКОВОДСТВА ПО ЭКСПЛУАТАЦИИ ДЛЯ РАБОЧЕГО ОБОРУДОВАНИЯ ISOBUS.

В некоторых случаях может потребоваться управление несколькими дисплеями ISO. В таких случаях следует настроить CommandCenter™ для распознавания и нормального функционирования при работе со вторым дисплеем ISO.

Общие рекомендации:

• Убедитесь, что ключ зажигания трактора находится в положении ВЫКЛ при подключении вспомогательных дисплеев ISO или оборудования ISO.
• Восстановите заводские настройки перед отключением внешнего дисплея ISO.

Руководство по настройкам дисплея для работы с несколькими страницами дисплеев
Приложения GreenStar™	Приложения GreenStar Pro не могут использоваться одновременно на двух дисплеях.
Исходный монитор GreenStar	Оригинальный монитор GREENSTAR не может функционировать одновременно на двух дисплеях. ПРИМЕЧАНИЕ: Функционирование всех исходных мониторов GreenStar можно наблюдать только через исходный монитор GreenStar, при наличии.
Виртуальный терминал шины агрегата	Виртуальный терминал рабочего оборудования может работать одновременно на двух дисплеях ISO. Включите шину рабочего оборудования для просмотра рабочего оборудования ISO на дисплее CommandCenter. Отключите шину рабочего оборудования для просмотра рабочего оборудования ISO на альтернативном дисплее ISO. ПРИМЕЧАНИЕ: Функциональное окно с информацией о расстоянии (I) может изменяться в зависимости от состояния шины рабочего оборудования. Обратитесь к руководству по эксплуатации шины рабочего оборудования.
Виртуальный терминал тракторной шины	Виртуальный терминал тракторной шины не может быть выключен. Регулировка не требуется.

1. Выберите кнопку Меню.

2. Выберите Дисплей.

3. Нажмите сенсорную кнопку расширенных настроек.

4. Выберите Дополнительные дисплеи.

   Заводские установки для дисплеев–Установки–Дополнительные дисплеи

   Изменение данных установок может привести к неработоспособности устройств.

   Режим отображения ..............Множественный

   GreenStar: ..............Выкл.

   Оригинальный монитор GreenStar ..............Выкл.

   Шина рабочего оборудования ..............Выкл

   Пример функционирования

   GreenStar: .............. 1

   Оригинальный монитор GreenStar.............. 1

   Шина рабочего оборудования: ..............1

   Шина обмена данными для автомобильных систем:.............. 1

5. Дисплей–Установки–Отображение страницы множественных дисплеев, выберите кнопку “Изменить настройки” в нижнем левом углу страницы.

   ПРИМЕЧАНИЕ: При нажатии кнопок “Сохранить установки” и “Перезапустить дисплей”, работа дисплея возобновляется с правильными установками.

6. Осуществите необходимые действия по конфигурации страницы, затем выберите окно “Сохранить настройки и перезапустить дисплей” в нижней правой области страницы.
