Система пневмоподвески качающейся штанги

RXA0114592-UN-09MAY11

RXA0114594-UN-09MAY11

RXA0114596-UN-09MAY11

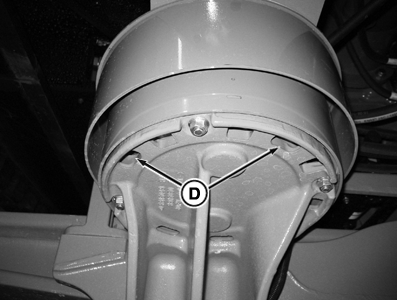

Пневмоподушка задней штанги

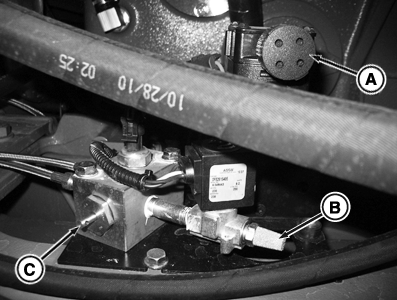

A - Впускной фильтр

B - Сетчатый фильтр дыхательного клапана

C - Ручной дыхательный клапан

D - Расширительные отверстия

ИНТЕРВАЛ ОБСЛУЖИВАНИЯ — 250 ЧАСОВ

ОСТОРОЖНО: Следует держаться подальше от деталей подвески, так как при нажатии на воздушный клапан трактор опустится.

ВАЖНО: Для поддержания удовлетворительной стабильности крепления при перевозке рекомендуется выпустить воздух из пневматической системы, чтобы подвеска могла опуститься до ограничителей. Для этого предусмотрен ручной дыхательный клапан (С).

ВАЖНО: Чтобы опустить систему пневмоподвески до ограничителей перед закреплением трактора транспортировочной обвязкой, следует нажать на дыхательный клапан (С), расположенный над мостом с подвеской.

ВАЖНО: Не заезжать на тракторе с подвеской в воду на глубину более 1 м (3.2 фт).

Компрессор пневматической подвески расположен приблизительно на расстоянии 1 м (3.2 фт) от грунта, и он работает периодически.

При нахождении трактора на такой глубине воды фильтр компрессора намокнет, и грязь может прилипнуть к фильтру. После высыхания фильтра на нем образуется корка, которая ограничит поток воздуха. Во избежание повреждения фильтра его следует переместить выше на раме трактора.

Заменять узел воздушного впускного фильтра с интервалом 1500 часов. Не чистить и не использовать повторно элемент впускного фильтра.

1. Поддерживать чистоту впускного фильтра (А) воздушного компрессора.
2. Поддерживать чистоту воздушного компрессора, сетчатого фильтра соленоидного дыхательного клапана (В) и датчика положения.
3. Поддерживать чистоту дыхательного клапана ручного опускания (С).
4. Нажать на дыхательный клапан ручного опускания и удерживать приблизительно 3 секунды, чтобы слить скопившуюся жидкость.

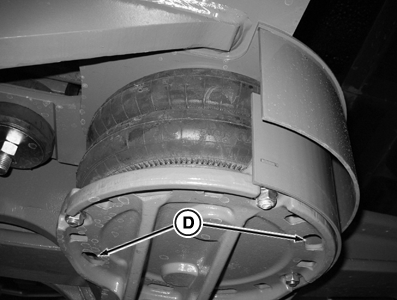

5. Осмотреть отделения пневмоподушек как передней, так и задней штанг через нижние расширительные отверстия (D).
6. При необходимости промыть водой или продуть воздухом пневмоподушки в зависимости от условий работы для удаления мелких частиц грязи и небольших камней.
