Использование надлежащего пальца тягово-сцепного устройства – категория 5 до 4

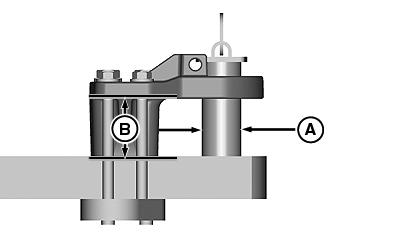

RXA0095713-UN-15AUG07

Тягово-сцепное устройство

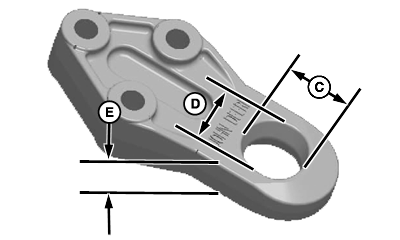

N77116-UN-26JUL07

Звено сцепки

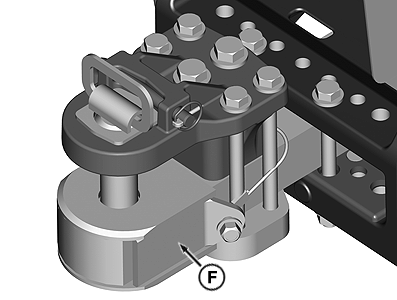

RXA0109438-UN-21SEP10

Комплект переходного устройства

A - Диаметр сцепного пальца

B - Высота раскрытия тягово-сцепного устройства

C - Длина прорези

D - Ширина междурядий

E - Толщина серьги

F - Переходное устройство от категории 5 до 4

Следует обратиться к дилеру John Deere для приобретения комплекта (F) переходного устройства для трактора, оборудованного тяговой штангой 5 категории, когда он агрегатируется с рабочим оборудованием, снабженным тягово-сцепным устройством 4 категории, если это согласовано с изготовителем рабочего оборудования.

Используйте палец тяговой штанги 5 категории, прилагаемой к трактору, чтобы подсоединять рабочее оборудование, которое имеет тягу сцепки 5 категории. См. размеры в нижеприведенной таблице. Для определения правильного размера пальца тяговой штанги для системы агрегатирования орудия следует консультироваться с Инструкцией по эксплуатации орудия или с изготовителем. Работа на тракторе и орудии с сочетанием категорий тяговой штанги, неподходящих для потребности в тяге орудия, может привести к преждевременному износу или поломке компонентов сцепки.

ВАЖНО: Использование пальца тяговой штанги категории 5 для орудий, которые вызывают потребность нагрузки тяговой штанги более 348 кВт (467 л.с.) расчетного уровня мощности двигателя или 300 кВт (400 л.с.) расчетного уровня мощности МОМ для правильной работы. Для получения информации о том, как правильно преобразовать орудие для использования пальца тяговой штанги 5 категории, следует связаться с производителем орудия.

Размеры звена сцепки
	Тягово-сцепное устройство трактора		Звено сцепки орудия
Категория	Диаметр сцепного пальца (A)	Высота раскрытия тягово-сцепного устройства (В)	Длина прорези (С)	Ширина прорези (минимальная) (D)	Толщина серьги (Е)
4	50 мм (1.97 дюйм.)	90 мм (3.54 дюйм.)	55 – 70 мм (2.17 – 2.75 дюйма)	55 мм (2.17 дюйм.)	50 мм (1.97 дюйм.)
5	70 мм (2.76 дюйм.)	100 мм (3.94 дюйм.)	73 – 85 мм (2.87 – 3.35 дюйма)	73 мм (2.87 дюйм.)	60 мм (2.36 дюйм.)
