Присоединение рабочего оборудования с приводом от ВОМ

TS198-UN-23AUG88

RXA0111476-UN-27OCT10

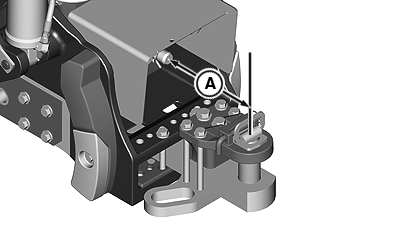

A - Расстояние от конца ВОМ до отверстия под палец

ОСТОРОЖНО: Затягивание во вращающиеся части карданной передачи может привести к тяжелым и даже смертельным травмам.

Щиток для ВОМ и щитки карданной передачи всегда должны быть на месте. Убедиться в том, что вращающиеся щитки поворачиваются свободно.

Одежда должна плотно прилегать к телу. Перед регулировкой, подсоединением или очисткой оборудования с приводом от ВОМ необходимо остановить двигатель и убедиться, что карданная передача от ВОМ остановилась.

1. При подсоединении рабочего оборудования к тяговой штанге следует зафиксировать ее в центральном положении и снять скобу в сборе. Сцепной шкворень тяговой штанги должен находиться сзади конца ВОМ.

   Наименование	Измерение	Спецификация
   Размер
   Расстояние от конца ВОМ до отверстия под шкворень	(A)	508 мм (20 дюйм.)

2. Прицепить рабочее оборудование к тяговой штанге до того, как присоединять карданную передачу от ВОМ. Если рабочее оборудование будет присоединяться к быстродействующей муфте, проверить, не будет ли мешать тяговая штанга.

3. Подсоединить карданную передачу к ВОМ. Вручную медленно повернуть вал до совмещения шлицов и пазов. Проверить, находится ли вилка в требуемом положении и надежна ли она закреплена.

4. Передвинуть щиток ВОМ в промежуточное положение.
