Использование рычага управления навеской

RXA0101477-UN-31MAR09

Органы управления CommandARM™

RXA0104294-UN-11AUG09

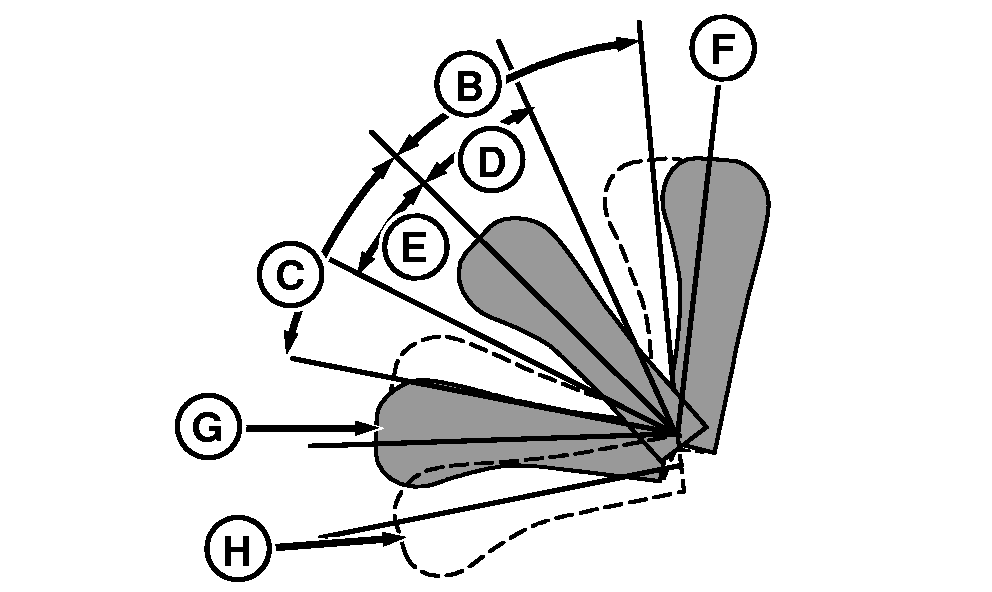

Рычаг навески

A - Кнопка настройки заглубления

B - Подъем навески — быстрый

C - Опускание навески — быстрое

D - Подъем навески — медленный

E - Опускание навески — медленное

F - Положение фиксации, подъем

G - Положение фиксации, опускание

H - Положение плавающего режима

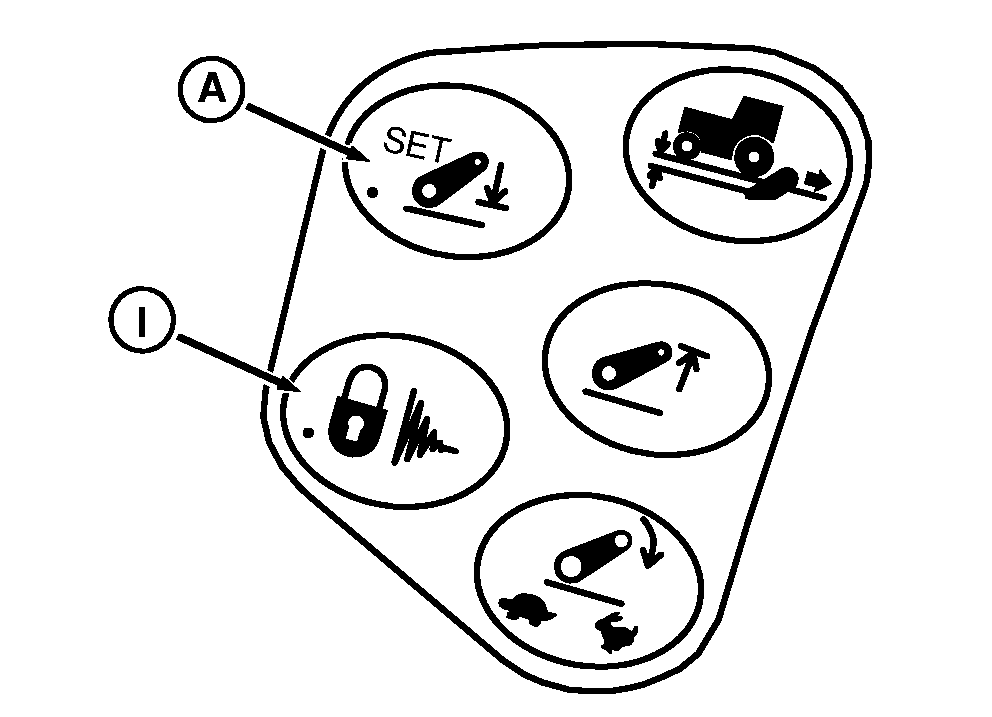

I - Кнопка блокировки/амортизации навески

При перемещении рычага в пределах зоны пропорционального регулирования (D и E) выдается команда подъема или опускания навески. Скорость подъема или опускания зависит от того, насколько далеко рычаг перемещен от центрального положения. Надавить рычаг вниз, чтобы опустить навеску; потянуть рычаг вверх, чтобы поднять навеску.

• Рычаг не может поднять навеску выше верхнего предела по высоте, но может опустить ее ниже сохраненной настройки заглубления.
• Кратковременное перемещение рычага в зону пропорционального регулирования изменит команду заглубления на фиксированное значение.

Настройка глубины

Используя рычаг, переместить навеску на требуемое рабочее заглубление, а затем нажать кнопку настройки заглубления (A) для сохранения значения в памяти.

• При каждом нажатии кнопки ограничения опускания навески предыдущая настройка заглубления удаляется из памяти, и текущее заглубление сохраняется в качестве новой настройки.
• Рабочее заглубление можно предварительно настроить до начала полевых работ. Удерживать рычаг в переднем положении, пока команда заглубления не достигнет требуемого значения, а затем сохранить его в памяти нажатием переключателя настройки заглубления.

Фиксированные положения рычага

При установке рычага в положение фиксации (F) и отпускании в этом положении навеска поднимается до ограничителя высоты подъема. При установке в положение фиксации (G) и отпускании в этом положении навеска опускается на сохраненное значение заглубления.

• Если при опускании рычаг удерживается в переднем положении фиксации, навеска опустится ниже сохраненного значения заглубления. Если отпустить рычаг на движущемся тракторе, то навеска поднимется в положение заглубления, сохраненное в памяти.
• Заглубление можно изменять путем перемещения рычага в зоне пропорционального регулирования. Если переместить рычаг в переднее положение фиксации, а затем отпустить его, то навеска вернется на сохраненное в памяти значение заглубления.

Плавающий режим рычага

Плавающее положение (H) постоянно удерживает клапан опускания навески открытым, и его следует использовать при отсоединении агрегата. См. подраздел РАБОТА С ИСПОЛЬЗОВАНИЕМ ПЛАВАЮЩЕГО РЕЖИМА в данном разделе, чтобы получить информацию о правильной настройке в том случае, когда для работы оборудования в полевых условиях требуется плавающий режим навески.

Блокировка/Амортизация

ОСТОРОЖНО: Во избежание возможной травмы и повреждения оборудования установить блокировку и амортизацию навески в положение ВКЛ. до начала транспортировки.

Перед транспортировкой или во время выполнения работ, не требующих применения навески, поднять навеску с помощью рычага, а затем нажать кнопку блокировки / амортизации навески (I). Это блокирует навеску и обеспечивает ее амортизацию.

• Если на выключенном тракторе навеска опускается из-за перетекания масла, навеска вернется на фиксированную высоту после начала движения трактора.
• Рычаг управления навеской отключается, так что навеска не может быть опущена (но может быть поднята обратно в заблокированное положение, если рычаг удерживается в положении фиксации).
• Амортизация навески устраняет рыскание и рывки, которые могут иметь место во время транспортировки оборудования, смонтированного на навеске.

Чтобы разблокировать навеску и выключить амортизацию, снова нажать кнопку блокировки / амортизации навески.
