Настройка реакции навески на пробуксовку

ПРИМЕЧАНИЕ:

RXA0085779
RXA0085779-UN-09JAN06

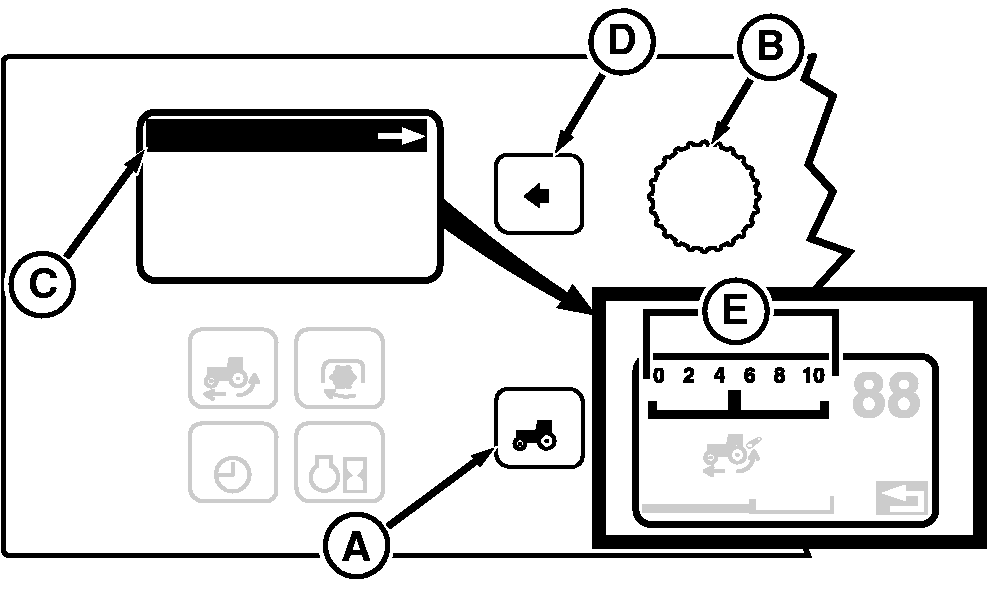

Органы управления и дисплей CommandCenter

A - Переключатель настроек машины

B - Диск набора команд

C - Дисплей

D - Переключатель выбора

E - Цифровая шкала

Чтобы система реагирования навески на пробуксовку функционировала, трактор должен быть оснащен радаром, а регулятор нагрузки/заглубления должен быть установлен на режим регулирования тяги. См. Использование режима тяги в данном разделе.

На навеске может быть включен только датчик тяги или датчик тяги вместе с системой реагирования на пробуксовку. Регулировка реакции навески на пробуксовку производится отдельно от регулировки реакции на тягу.

Система реагирования навески на пробуксовку использует данные о пробуксовке в дополнение к системе управления тягой и позволяет поддерживать постоянное рабочее заглубление. Система реагирования навески на пробуксовку функционирует только при пробуксовке больше 10%.

Рекомендации по настройке реакции *

Чизельный плуг

2—4

Подпочвенник

5—7

Отвальный плуг

7—9

Клиновой рыхлитель

8—10

* Надлежащая настройка зависит от типа рабочего оборудования, состояния почвы и наладки трактора

  1. Установить рабочее заглубление и реакцию на тягу; реакция на пробуксовку равна нулю.

  2. Нажать переключатель настроек машины (A) и вращать диск набора команд (B) до тех пор, пока не высветится реагирование навески на пробуксовку (Hitch Slip) (C), затем нажать переключатель выбора (D). Настройка реакции на пробуксовку появится на цифровой шкале (E) в верхней части дисплея.

  3. ПРИМЕЧАНИЕ: Изменение настройки реагирования на пробуксовку повлияет на работу только при пробуксовке выше 10%.

    Вращать диск набора команд (B), чтобы отрегулировать реакцию на пробуксовку. Более высокие значения обеспечивают повышенную/ускоренную реакцию на изменения пробуксовки. Более низкие значения обеспечивают пониженную/замедленную реакцию на изменения пробуксовки. Изменения реакции на пробуксовку происходят мгновенно.

  4. После достижения требуемой реакции следует нажать Переключатель выбора (D), чтобы вернуться на предыдущий дисплей.

    ПРИМЕЧАНИЕ: Реакция на пробуксовку автоматически вернется на нуль во время транспортировки (скорость более 20 км/ч [12.4 миль/ч]).
