Подсоединение рабочего оборудования к быстродействующей муфте

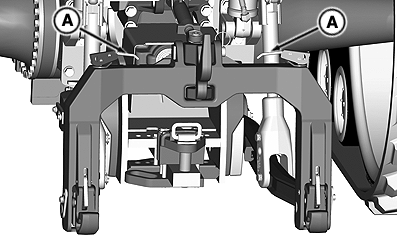

RXA0120297-UN-08SEP11

RXA0109435-UN-16AUG10

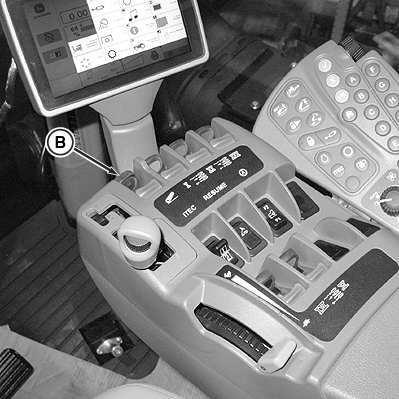

Переключатель навески

A - Рукоятка защелки

B - Переключатель навески

ОСТОРОЖНО: Во избежание травм или поломок машины:

• При подсоединении рабочего оборудования всегда переводить трансмиссию в положение СТОЯНОЧНЫЙ ТОРМОЗ и проверять весь диапазон перемещения сцепки на возможные соударения, заедание или разъединение ВОМ.
• Убедиться, что рабочее оборудование подсоединено правильно. При неправильном подсоединении рабочее оборудование может быть поднято гусеницами трактора на кабину механика-водителя.
• Не стоять между трактором и рабочим оборудованием.

1. Потянуть вверх рукоятки (A) защелки.

2. Опустить переключатель навески (B) так, чтобы захваты быстродействующей муфты оказались ниже пальцев навески рабочего оборудования.

3. Задним ходом подать трактор к рабочему оборудованию.

4.

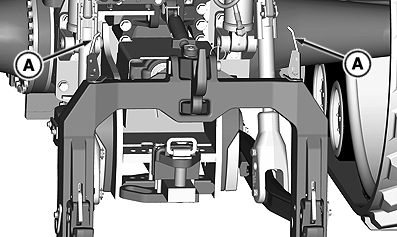

   RXA0120298-UN-08SEP11

   A - Рукоятки защелки

   Поднять навеску на высоту, достаточную для зацепления пальцев рабочего оборудования в захватах.

---




5. Повернуть рукоятки защелки вниз (A) для блокировки рабочего оборудования к быстродействующей муфте.

6. Подсоединить гидравлические шланги и разъемы электрической системы.

7. Медленно потянуть рычаг управления навеской для подъема рабочего оборудования. Опустить рабочее оборудование на землю и отрегулировать верхний предел высоты подъема по необходимости.
