Регулировка уровня рабочего оборудования

1.

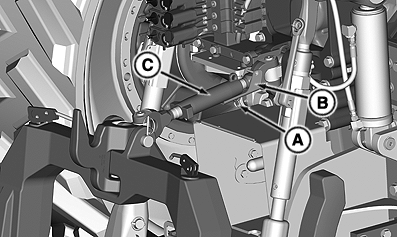

   RXA0120299-UN-08SEP11

   A - Стопорный зажим

   B - Рукоятка

   C - Центральная тяга

   Отрегулировать центральную тягу для продольного выравнивания рабочего оборудования.

---




2. Снять стопорный зажим (A). Отсоединить рукоятку (B) с втулкой и вращать корпус центральной тяги (C), удлиняя или укорачивая центральную тягу.

   Наименование	Измерение	Спецификация
   Центральная тяга
   Регулировка	Длина	747—868 мм (29.5—34.3 дюйм.)

3. Подать рукоятку вниз и установить стопорный зажим для фиксации центральной тяги на месте. Измерить расстояние между осями фиксирующих пальцев.

4.

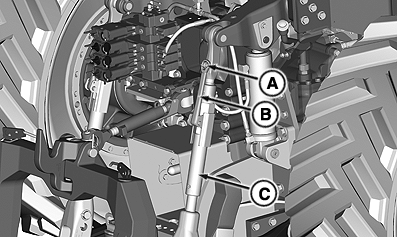

   RXA0120300-UN-08SEP11

   A - Зажим

   B - Рукоятка

   C - Подъемная тяга

   Для бокового выравнивания рабочего оборудования следует снять стопорный зажим (A) для отпускания рукоятки (B) и стопорную втулку для регулировки каждой подъемной тяги.

---




5. Для вращения средней части подъемной тяги (C) следует расположить втулку поверх регулировочного замка и использовать рукоятку.

6. Измерить расстояние между осями фиксирующих пальцев.

   Наименование	Измерение	Спецификация
   Подъемная тяга
   Регулировка	Длина	1110—1270 мм (43.6—50  дюйм.)
