Модификация навески — Модифицируемая быстродействующая муфта

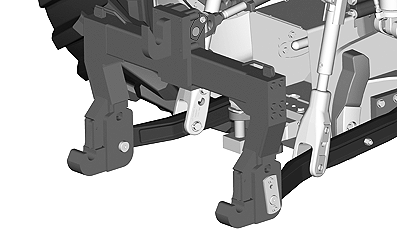

RXA0120302-UN-08SEP11

Быстродействующая муфта может быть переоборудована в категорию 4 или 4N. По возможности, особенно для тяжелых нагрузок, использовать навеску категории 4. Имея большую ширину, она более крепкая.

ПРИМЕЧАНИЕ: Дилер John Deere может поставить необходимые детали для модификации быстродействующей муфты категории 4/4N под рабочее оборудование категории 3.

Для модификации быстродействующей муфты выполнить следующие шаги:

1.

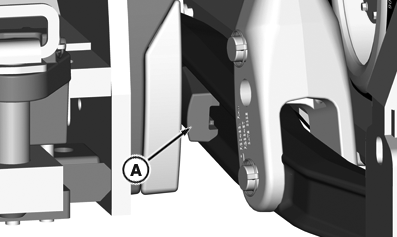

   RXA0120303-UN-08SEP11

   A - Бампер нижней тяги

   Бамперы нижних тяг для категории 4 повернуть толстыми концами (A) вперед; для категории 4N повернуть их тонкими концами вперед.

---




2. Отпустить крепежный болт бамперов нижних тяг.

3. Отрегулировать бамперы, сдвигая их на крепежном болту нижней тяги до требуемого зазора. Плотно затянуть крепежный болт.

   Наименование	Измерение	Спецификация
   Затяжка крепежного болта	Момент затяжки	230 Н·м 170 фнт-фт

4. Выполнить эти же шаги на противоположной стороне для получения одинакового зазора между ограничителем раскачивания и амортизаторами.

5. Задействовать переключатель навески так, чтобы убедиться в отсутствии касания между навеской и ограничителями раскачивания.

6. ОСТОРОЖНО: Использовать соответствующее подъемное устройство при модификации муфты. В противном случае возможны травмы.

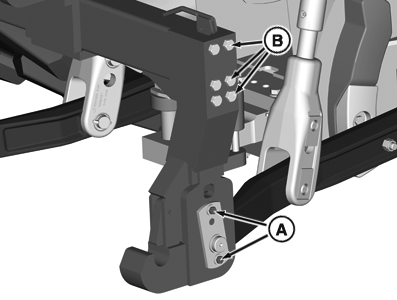

   RXA0120304-UN-08SEP11

   A - Крепежные болты

   B - Крепежные болты

   Обеспечить опору центру быстродействующей муфты.

---




7. Снять стопорные болты (A) пальцев и извлечь пальцы из нижней тяги.

8. Снять крепежные болты (B) боковых элементов.

9.

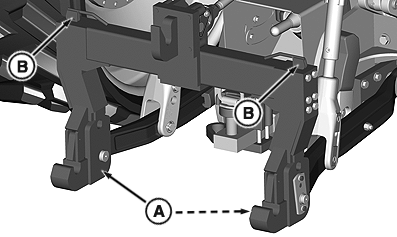

   RXA0120305-UN-08SEP11

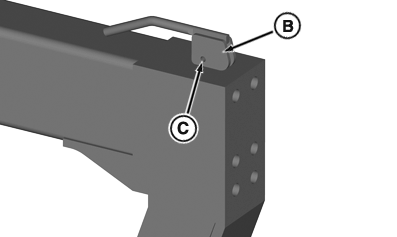

   RXA0120352-UN-09SEP11

   Рукоятка защелки муфты

   A - Боковые элементы

   B - Рукоятки защелки муфты

   C - Цилиндрический штифт

   Поменять местами боковые элементы (A) быстродействующей муфты (левый элемент — на правую сторону, правый элемент — на левую). Затянуть крепежные болты согласно спецификации.

   Наименование	Измерение	Спецификация
   Крепежные болты бокового элемента к поперечной перекладине
   Крепежные болты	Момент затяжки	425 Нм (315 фнт-фт)

---




10. ВАЖНО: Перед снятием цилиндрического штифта поддерживать давление под нижним захватом сцепного соединения для удержания запорного стержня на месте.

    Повернуть рукоятку защелки, вытащив цилиндрический штифт (С).

11. Повернуть рукоятку защелки внутрь (B) и снова установить цилиндрический штифт.

12. Опустить ручку вниз в положение фиксации.
