Модификация нижних захватов модифицируемой быстродействующей муфты категории 4N/3

ОСТОРОЖНО: Использовать соответствующее подъемное устройство при модификации муфты. В противном случае возможны травмы.

ПРИМЕЧАНИЕ: По возможности использовать категорию 4N.

Для выравнивания компонентов при выполнении конверсии рекомендуется воспользоваться помощью еще одного сотрудника.

Если на рабочем оборудовании класса 3 предполагается использовать нижние захваты класса 4, то для пальцев класса 3 потребуются втулки; их можно приобрести у дилера John Deere.

1. ПРИМЕЧАНИЕ: Нижние захваты не маркированы для использования с правой или левой стороны. Не перемещать нижние захваты с одной стороны на другую.

   Обеспечить опору раме (A) быстродействующей муфты.

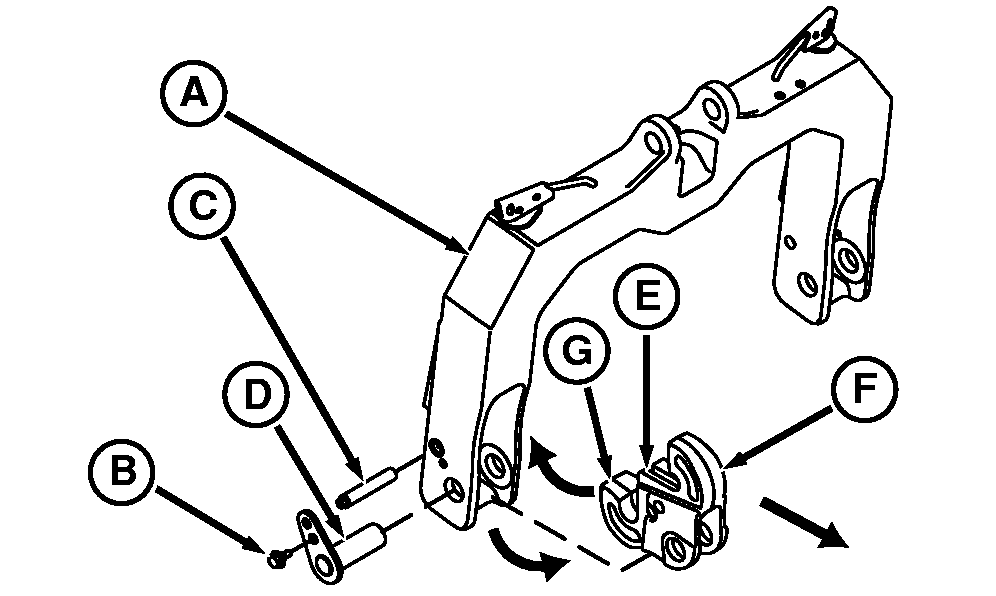

   RXA0091394-UN-07NOV06

   Модификация нижних захватов

   A - Рама быстродействующей муфты

   B - Крепежный болт

   C - Палец

   D - Палец

   E - Нижний захват

   F - Захват категории 3

   G - Захват категории 4N

---




2. Отвернуть крепежный болт (B).

3. Снять палец (D), затем палец (C).

   ПРИМЕЧАНИЕ: Поскольку с одной стороны нижнего захвата (E) находится захват класса 3 (F), а с противоположной стороны — захват класса 4N (G), данный захват используется как для класса 3, так и для класса 4N (простым поворотом на сто восемьдесят градусов).

4. Снять нижний захват, повернув его вниз и в сторону задней части муфты, а затем сдвигая его к передней части муфты.

5. Установить нижний захват требуемым концом наружу. Повернуть вверх и внутрь в порядке, обратном снятию.

6. Установить палец, фиксатор и болт.
