Модификация верхних захватов с конвертируемой быстродействующей муфтой категории 4N/3

ОСТОРОЖНО: Использовать соответствующее подъемное устройство при модификации муфты. В противном случае возможны травмы.

ПРИМЕЧАНИЕ: Для выравнивания компонентов при выполнении конверсии рекомендуется воспользоваться помощью еще одного сотрудника.

Рекомендуется использовать верхний захват категории 4, если позволяет конфигурация рабочего оборудования. Верхний захват категории 3 можно перегрузить при использовании очень больших тяговых нагрузок.

1. Обеспечить опору раме (A) быстродействующей муфты.

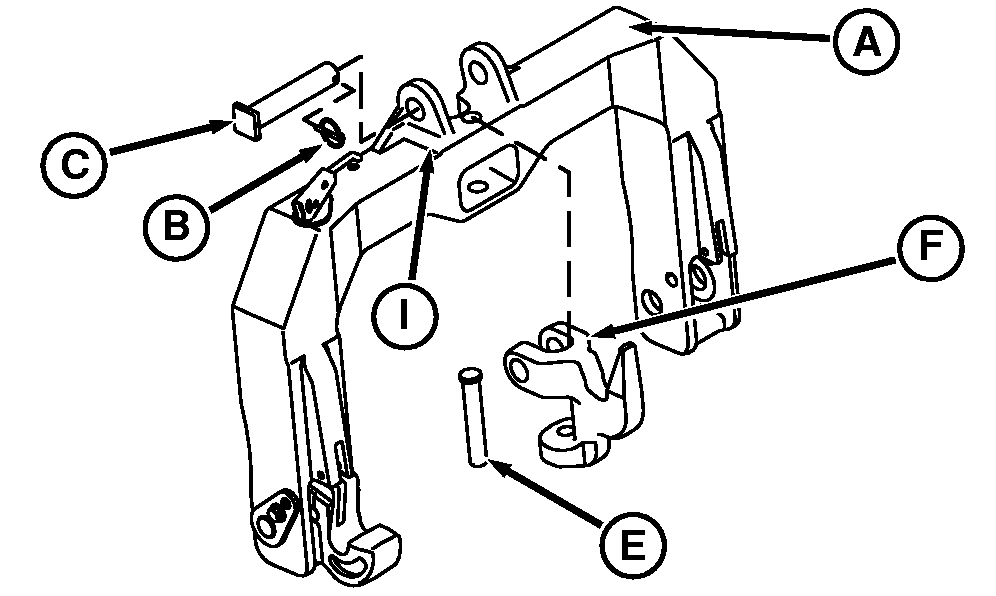

   RXA0091397-UN-06NOV06

   Муфта

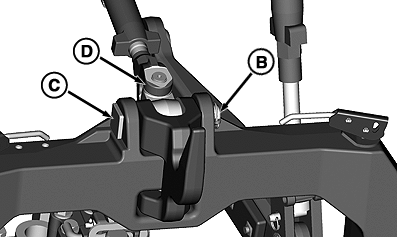

   RXA0090907-UN-26SEP06

   Центральная тяга


   RXA0120306-UN-08SEP11

   Верхний захват в положении хранения

   A - Рама быстродействующей муфты

   B - Быстрозапорный штифт

   C - Палец

   D - Центральная тяга

   E - Палец

   F - Верхний захват

   G - Палец

   H - Верхний захват в положении хранения

   I - Плечо

---




2. Извлечь быстрозапорный штифт (B) и палец (C) для освобождения центральной тяги (D).

3. Извлечь палец (E) и снять верхний захват (F).

4. Извлечь палец (G) для снятия верхнего захвата (H) на хранении и заменить верхним захватом, ранее снятым с быстродействующей муфты.

   ПРИМЕЧАНИЕ: Палец (C) должен устанавливаться слева направо. Плечо (I) не позволит установить фиксирующий палец (B) в том случае, если палец (C) установлен неправильно.

5. Снятие верхнего захвата с быстродействующей муфты выполнятся в обратном порядке. Установить верхний захват, ранее бывший на хранении, в быстродействующую муфту.
