Система рулевого управления AutoTrac™

RXA0109998-UN-20AUG10

RXA0110852-UN-10SEP10

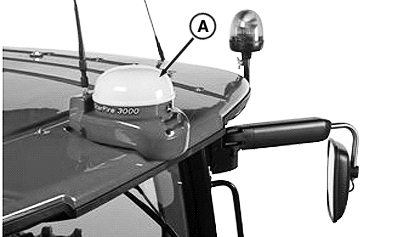

A - Приемник системы позиционирования

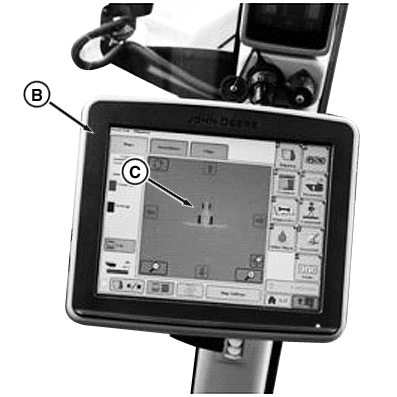

B - Мобильный процессор

C - Метка

ПРИМЕЧАНИЕ: Для работы системы AutoTrac требуется электрогидравлическая система рулевого управления. Для ознакомления с подробными инструкциями см. Руководство механика-водителя по системе AutoTrac™.

• Система AutoTrac™ использует приемник системы позиционирования StarFire™ (A), дисплей GreenStar и мобильный процессор (B), чтобы механику-водителю было легче управлять трактором. См. Поиск соединений системы GreenStar в данном Руководстве механика-водителя.
• Механик-водитель должен ввести ширину захвата рабочего оборудования минус требуемое перекрытие на дисплее GreenStar™ и проехать первый проход по полю по прямой линии, введя начальную и конечную точку требуемого пути.
• Для начального активирования AutoTrac™ нажать переключатель восстановления на CommandARM™ после включения дисплея GreenStar™. Для каждого прохода по полю отметка (C) на дисплее должна оставаться посередине капота трактора, когда используется система AutoTrac™.
• Система AutoTrac™ является системой ведения по прямой линии. Механик-водитель должен разворачивать машину в конце каждого прохода и для объезда препятствий на поле. Рулевое управление осуществляется простым поворотом рулевого колеса.
