Осмотр амортизаторов ограничителей качающейся штанги

ИНТЕРВАЛ ОБСЛУЖИВАНИЯ — 500 ЧАСОВ *

* Осмотр на отсутствие чрезмерного износа или повреждений через 500 часов.

ПРИМЕЧАНИЕ: Заменять амортизаторы по необходимости или каждые 1000 часов.

Замена резиновых амортизаторов ограничителей качающейся штанги — по необходимости вследствие износа

1.

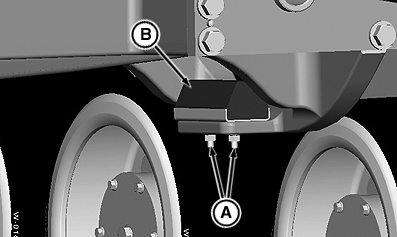

   RXA0096103-UN-24SEP07

   Нижний амортизатор с левой стороны

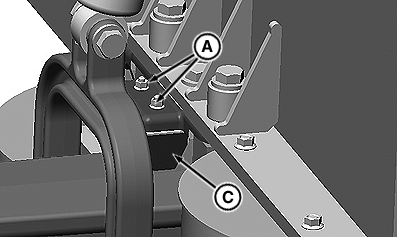

   RXA0096104-UN-24SEP07

   Верхний амортизатор с правой стороны

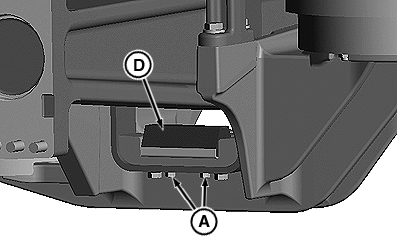

   RXA0096101-UN-24SEP07

   Нижний амортизатор с правой стороны

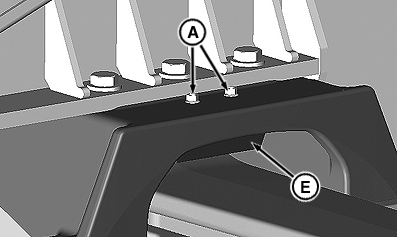

   RXA0096102-UN-24SEP07

   Верхний амортизатор с левой стороны

   A - Гайки (4 шт.)

   B - Нижний амортизатор с левой стороны

   C - Верхний амортизатор с правой стороны

   D - Нижний амортизатор с правой стороны

   E - Верхний амортизатор с левой стороны

   Запарковать трактор на твердой ровной поверхности.

---




2. Используя гидравлический домкрат, поднять левую сторону качающейся штанги так, чтобы качающаяся штанга коснулась амортизаторов.

3. Вывернуть гайки (A) из нижнего амортизатора (B) с левой стороны и верхнего амортизатора (C) с правой стороны.

4. Установить новые амортизаторы RE242234 и затянуть гайки (A) в соответствии со спецификацией.

   Наименование	Измерение	Спецификация
   Гайки резиновых амортизаторов качающейся штанги	Момент затяжки	28 Н·м (248 фнт-дюйм.)

5. Опустить левую сторону качающейся штанги и поднять правую сторону качающейся штанги так, чтобы качающаяся штанга коснулась амортизаторов.

6. Вывернуть гайки (A) из нижнего амортизатора (B) с правой стороны и верхнего амортизатора (C) с левой стороны.

7. Установить новые амортизаторы RE242234 и затянуть гайки (A) в соответствии со спецификацией.

   Наименование	Измерение	Спецификация
   Гайки резиновых амортизаторов качающейся штанги	Момент затяжки	28 Н·м (248 фнт-дюйм.)

8. Опустить качающуюся штангу и убрать гидравлический домкрат.
