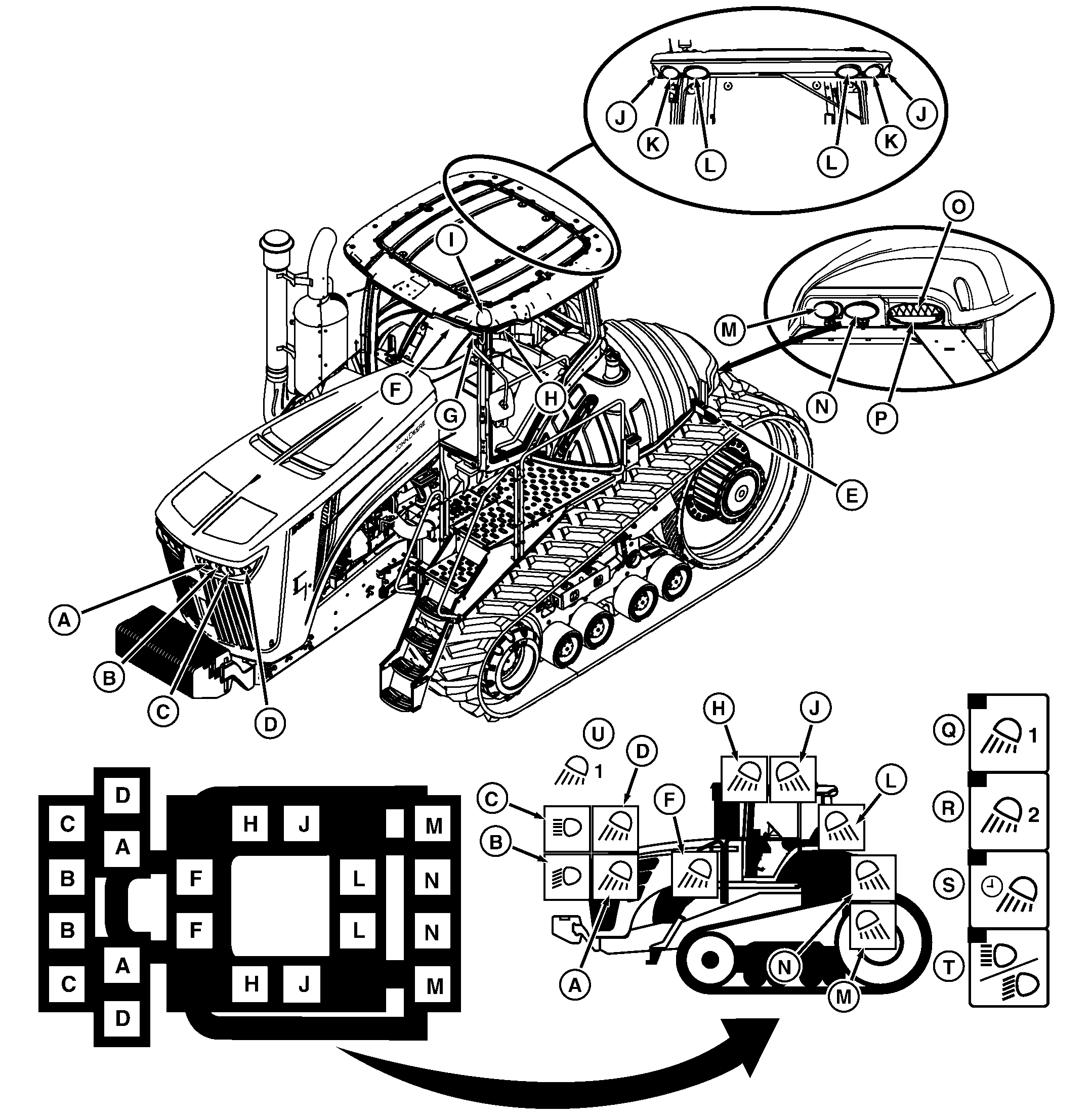

Идентификация освещения (версия A)

RXA0110281-UN-06JUN11

A - Полевой прожектор, центральный на капоте (галогеновая или ксеноновая лампа) ¹

B - Дорожная фара, ближний свет

C - Дорожная фара, дальний свет

D - Рабочий фонарь, наружный на капоте (галогеновая или ксеноновая лампа)¹

E - Габаритный фонарь

F - Рабочий фонарь, передний внутренний на крыше²

G - Оранжевый предупреждающий световой прибор, передний угловой на крыше

H - Рабочий фонарь, передний боковой на крыше

I - Вращающийся проблесковый маячок²

J - Рабочий фонарь, задни боковой на крыше

K - Оранжевый предупреждающий световой прибор, задний угловой на крыше

L - Рабочий фонарь, задний внутренний на крыше

M - Полевое освещение, наружная часть заднего крыла (галогенное или ксеноновое высокой интенсивности)¹

N - Полевое освещение, внутренняя часть заднего крыла (галоген.)

O - Задний фонарь (оранжевый)

P - Задний фонарь стоп-сигнала (красный)

Q - Полевой прожектор, сенсорная кнопка 1

R - Полевой прожектор, сенсорная кнопка 2

S - Сенсорная кнопка освещения с задержкой выключения при выходе из машины

T - Дальний/ближний свет

U - Индикатор, положения прожекторов

В комплектах освещения Deluxe и Premium на тракторе справа и слева устанавливаются одинаковые прожекторы, кроме вращающегося проблескового маячка (I), а также центрального полевого прожектора (A), расположенного на решетке, в системе освещения Premium. В системе освещения Premium в центральном полевом прожекторе, расположенном на решетке, устанавливается ксеноновая лампа.

ПРИМЕЧАНИЕ: Трактор может быть оснащен одним из двух основных режимов настройки освещения. Для идентификации: в режим версии A включены передний аварийный фонарь, указатели поворота и габаритные фонари на крыше (белые и оранжевые рассеиватели). В освещение версии B данные световые приборы не входят (имеются также другие отличия).
