Использование семиконтактного разъема (поставляется для системы освещения типа А)

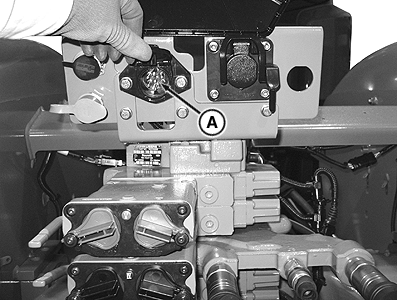

RXA0106484-UN-23FEB10

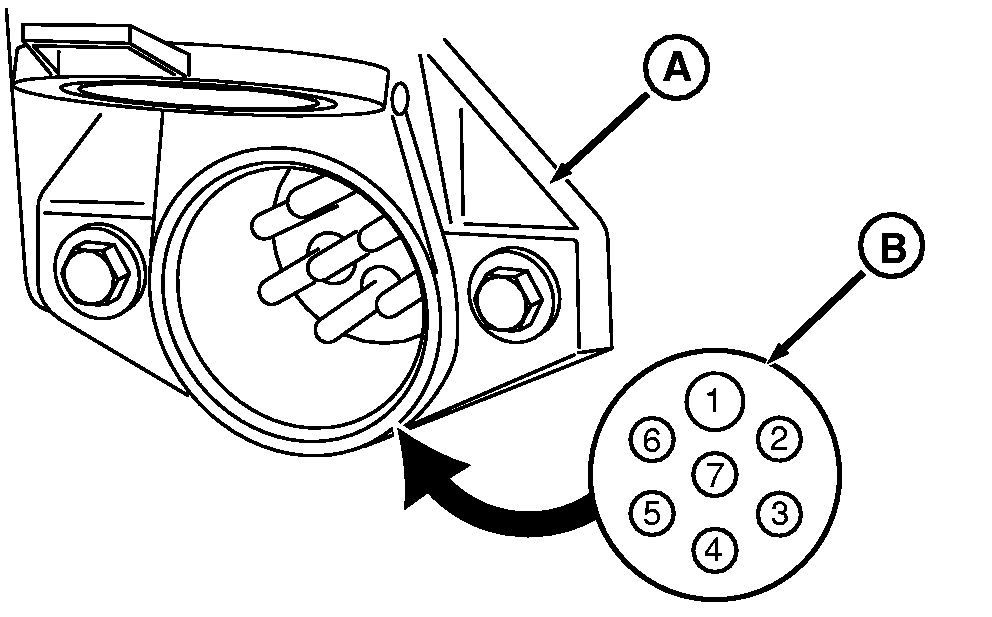

RXA0085739-UN-06JAN06

A - Семиконтактный разъем

B - Номера контактов

Разъем (А) служит для подключения освещения, сигналов поворота и внешнего электрооборудования на прицепах и рабочем оборудовании. Дополнительное освещение на прицепном оборудовании должно использоваться всегда, когда задние или другие огни трактора скрыты.

ВАЖНО: Семиконтактный разъем для удобства доступа смонтирован сверху на блоке селективных контрольных клапанов.

ПРИМЕЧАНИЕ: Вилку можно приобрести у дилера компании John Deere™.

Номер клеммы (B)	Функция
1	Заземление
2	Фара заливающего света
3	Сигнал левого поворота
4	Фонари стоп-сигнала
5	Сигнал правого поворота
6	Задние фонари
7	Вспомогательное устройство
