Настройка конфигурации селективного контрольного клапана на CommandCenter™ - Вызвать настройки

RXA0117606-UN-10JUN11

Кнопка меню CommandARM → сенсорная кнопка селективного контрольного клапана

RXA0121755-UN-27OCT11

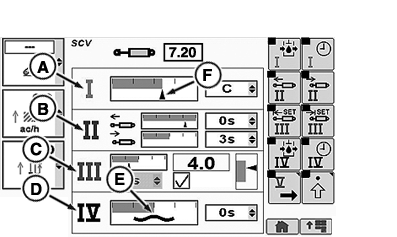

Домашняя страница селективного контрольного клапана

A - Селективный контрольный клапан I – Стандартный режим

B - Селективный контрольный клапан II – Независимый режим

C - Селективный контрольный клапан III – Режим функций

D - Селективный контрольный клапан IV – Плавающий режим

E - Символ плавающего положения

F - Указатель текущего расхода

1. Выберите кнопку меню.
2. Нажмите сенсорную кнопку селективного контрольного клапана.

Каждый селективный контрольный клапан может конфигурироваться в трех различных режимах: Стандартный режим, показанный для селективного контрольного клапана I (A), независимый режим, показанный для селективного контрольного клапана II (B), и функциональный режим, показанный для селективного контрольного клапана III (C).

ПРИМЕЧАНИЕ: Текущий расчетный расход селективного контрольного клапана отображается на индикаторе текущей гистограммы расхода. (F).

Дополнительно, когда селективный контрольный клапан установлен на плавающий режим как для селективного контрольного клапана IV (D) дисплей CommandCenter для данного селективного контрольного клапана покажет символ плавающего режима (E).
