Настройка конфигурации селективного контрольного клапана на CommandCenter™ - стандартный режим

RXA0117606
RXA0117606-UN-10JUN11

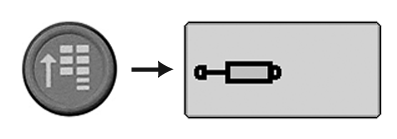

Кнопка меню CommandARM → сенсорная кнопка селективного контрольного клапана

RXA0121756
RXA0121756-UN-27OCT11

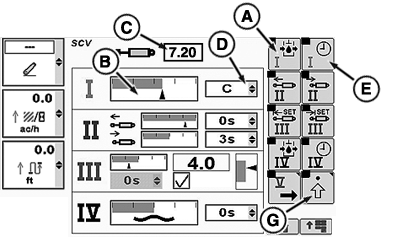

Домашняя страница селективного контрольного клапана

RXA0121757
RXA0121757-UN-27OCT11

A - Программируемая клавиша Расход при фиксации

B - Гистограмма расхода

C - Строка фиксированного расхода

D - Раскрывающийся список времени фиксированного положения

E - Программируемая клавиша Время фиксации

F - Выбор времени фиксированного положения

G - Программируемая клавиша Дополнительные настройки

Селективный контрольный клапан I в стандартном режиме имеет настройку расхода и времени фиксированного положения, которые регулируют выдвижение и втягивание.

  1. Выберите кнопку меню.

  2. Нажмите сенсорную кнопку селективного контрольного клапана.

  3. Нажмите программируемую клавишу Расход при фиксации (A), чтобы выделить гистограмму расхода (B).

    ПРИМЕЧАНИЕ: Индикатор гистограммы текущего расхода показывает величину расхода. Расход отображается с шагом 0,04, начиная с 0,04 до 10, в окне (C).

  4. Поворачивайте дисковый переключатель CommandARM вперед или назад, наблюдая за перемещением указателя текущего расхода (C) вправо или влево, соответственно. Значение в окне расхода в фиксированном положении (C) увеличивается или уменьшается по мере вращения колесика с накаткой.

    ПРИМЕЧАНИЕ: Когда значение выбрано, раскрывающийся список времени фиксированного положения (D) покажет количество времени за каждую секунду от 1 до 10 секунд, затем - за каждые 2 секунды; 12, 14, 16, 18, до 20, затем за 25, 30, 40, 50, 60, 90, 120, 180 секунд или C к

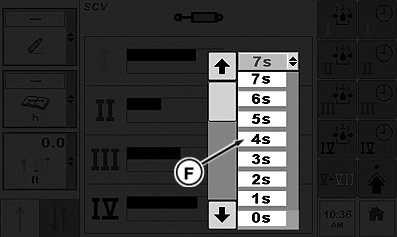

  5. Выберите программируемую клавишу Время фиксации (E), чтобы вызвать раскрывающийся список времени фиксации (D). Откройте раскрывающийся список, показывающий доступные настройки для времени фиксации (F).

  6. Нажмите кнопку Подтвердить, чтобы выбрать необходимое время. Необходимое время теперь будет отображаться в раскрывающемся списке.

    ПРИМЕЧАНИЕ: Чтобы установить автономный режим работы любого селективного контрольного клапана (SVC), выберите сенсорную кнопку расширенных настроек (G).

RX32825,0000417-59-20120705
