Настройка конфигурации селективного контрольного клапана на CommandCenter™ - Автономный режим

RXA0117610-UN-10JUN11

Кнопка меню CommandARM → сенсорная кнопка селективного контрольного клапана → сенсорная кнопка расширенных настроек

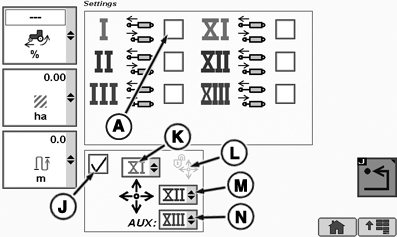

RXA0117124-UN-18MAY11

Страница расширенных настроек селективного контрольного клапана

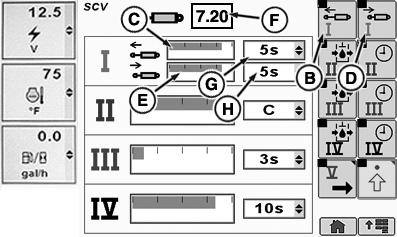

RXA0107019-UN-04AUG10

Домашняя страница селективного контрольного клапана

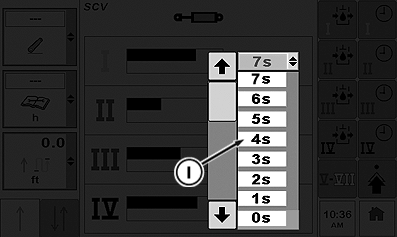

RXA0101978-UN-08APR09

A - Флажок независимого режима

B - Программируемая клавиша Выдвижение

C - Гистограмма Расход при выдвижении

D - Программируемая клавиша Расход при втягивании

E - Гистограмма Расход при втягивании

F - Строка фиксированного расхода

G - Раскрывающийся список времени фиксированного положения

H - Раскрывающийся список времени фиксированного положения

I - Выбор времени фиксированного положения

J - Флажок однорычажного управления

K - Раскрывающийся список селективного контрольного клапана с продольным перемещением

L - Блокировка (однорычажное управление)

M - Раскрывающийся список селективного контрольного клапана с поперечным перемещением

N - Раскрывающийся список селективного контрольного клапана Aux

1. Выберите кнопку меню.

2. Нажмите сенсорную кнопку селективного контрольного клапана.

3. Выберите сенсорную кнопку расширенных настроек.

4. На странице дополнительных настроек следует установить флажок независимого режима (A).

5. Теперь у селективного контрольного клапана I установлен уникальный расход и фиксированное время на домашней странице селективного контрольного клапана. Они регулируются при выборе сенсорной кнопки выдвижения (B), выделяя гистограмму расхода в режиме выдвижения (C). Если нажать сенсорную кнопку втягивания (D), будет выделена цветом гистограмма расхода в режиме втягивания (E).

   ПРИМЕЧАНИЕ: На шкале отображается значение расхода. Расход отображается с приращением 0,04, начиная с 0,04 до 10 в поле Расход при фиксации (F).

6. Вращайте колесико с накаткой вперед или назад, наблюдая за перемещением индикатора указанной гистограммы вправо или влево, соответственно. Значение в строке фиксированного расхода (F) увеличивается или уменьшается по мере вращения колесика с накаткой.

   ПРИМЕЧАНИЕ: Раскрывающийся список времени фиксированного времени (G для расширения или H для сужения) покажет количество времени за каждую секунду от 1 до 10 секунд, затем - за каждые 2 секунды; 12, 14, 16, 18, до 20, затем за 25, 30, 40, 50, 60, 90, 120, 180 секунд

7. Используя колесико с накаткой, перейти к раскрывающемуся списку (G или H), а затем нажать кнопку Подтверждение.

8. Когда открывается раскрывающийся список, вращайте колесико с накаткой для выбора времени фиксированного положения (I) и нажмите кнопку подтверждения.

9. Необходимое время фиксированного положения теперь отображается в соответствующем раскрывающемся списке (G или H).

Страница дополнительных настроек – однорычажное управление

ПРИМЕЧАНИЕ: При активации/деактивации единого рычага управления (J) время фиксированного положения заданных селективных контрольных клапанов обнуляется.

Включение метки единого рычага управления (J) передает управление от селективного контрольного клапана к единому рычагу управления. Если флажок не стоит, селективный контрольный клапан управляется рычагом селективного контрольного клапана. Раскрывающиеся списки Подача вперед-назад (K), из стороны в сторону (M), и вспомогательный селективный контрольный клапан (N) позволяют выбрать любой селективный контрольный клапан от I до V. Блокировка (L) указывает состояние блокировки/разблокировки однорычажного управления.
