Настройка конфигурации селективного контрольного клапана на CommandCenter™ - Режим функций

RXA0117610-UN-10JUN11

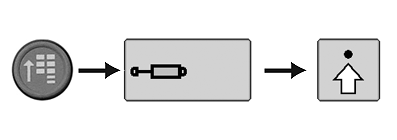

Кнопка меню CommandARM → сенсорная кнопка селективного контрольного клапана → сенсорная кнопка расширенных настроек

RXA0102101-UN-19MAY09

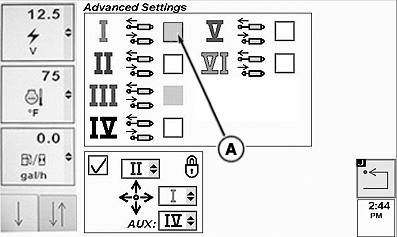

Страница расширенных настроек селективного контрольного клапана

RXA0102614-UN-06MAY09

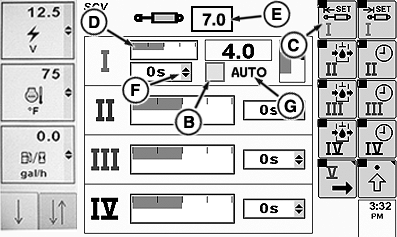

Домашняя страница селективного контрольного клапана

RXA0102615-UN-06MAY09

A - Флажок независимого режима

B - Флажок режима функций

C - Программируемая клавиша Настройка выдвижения

D - Гистограмма Расход при фиксации

E - Поле Значение расхода при фиксации

F - Раскрывающийся список времени фиксированного положения

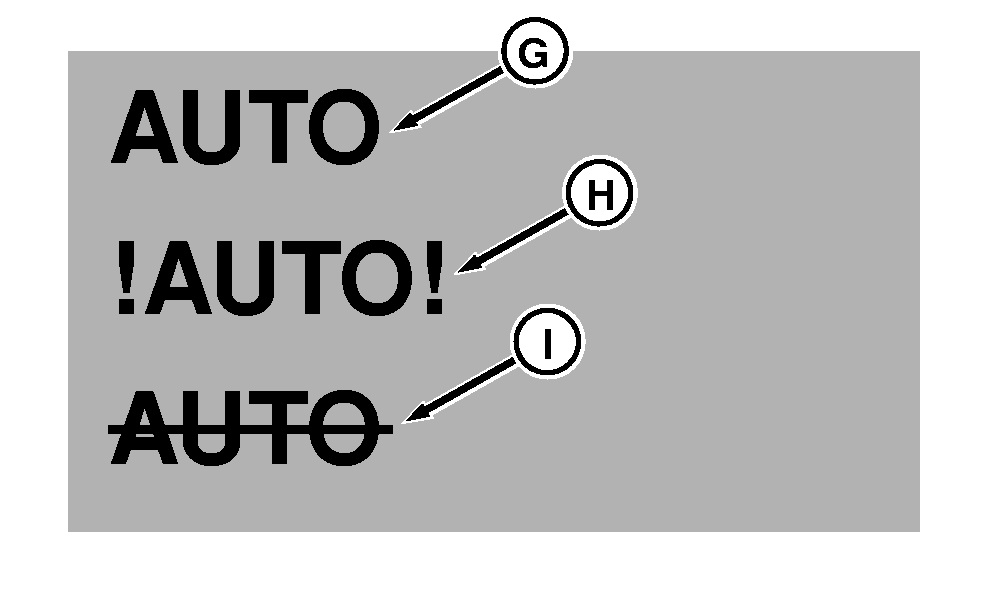

G - Индикатор статуса функции (нормальный режим эксплуатации)

H - Индикатор статуса функции (идентифицирована неисправность)

I - Индикатор статуса функции (отключено)

ПРИМЕЧАНИЕ: Для использования режима функций подсоедините рабочее оборудование к трактору. При подсоединении через шину CAN или разъем рабочего оборудования селективный(-ые) контрольный(-ые) клапан(-ы) будут автоматически переходить в функциональный режим. Страница селективного контрольного клапана с опцией функции будет отображаться для выбранных селективных контрольных клапанов. На дополнительной странице флажок независимого режима указанного селективного контрольного клапана (A) затенен.

Доступные режимы функции следующие:

• Регулятор заглубления TouchSet
• Регулятор AccuDepth
• Регулятор скрепера с лазерной системой управления
• Управление ISOBUS

1. Подсоедините трактор к рабочему оборудованию.

2. Выберите кнопку меню.

3. Нажмите сенсорную кнопку селективного контрольного клапана.

4. Выберите сенсорную кнопку расширенных настроек.

5. Выберите клавишу Расширенный список (C), чтобы открыть гистограмму фиксированного расхода (D). Нажмите кнопку Подтверждение для выделения. Вращайте колесико с накаткой, чтобы отрегулировать расход, затем снова нажмите кнопку подтверждения.

   ПРИМЕЧАНИЕ: Гистограмма (D) отображает фиксированный расход. Количество фиксированного расхода показано в окошке (E).

   Значок AUTO (G) означает нормальную работу функций. !АВТО! (H) указывает на то, что возник отказ и функциональный режим не работает. Перечеркнутый значок AUTO (I) означает, что функция неактивна.

   ПРИМЕЧАНИЕ: Раскрывающийся список времени фиксированного положения (F) можно отрегулировать, только когда снят флажок режима функций (B). См. Конфигурация настроек селективного контрольного клапана на CommandCenter™ - Стандартный режим. Если установлен флажок режима функций, время фиксированного положения отрегулировать невозможно. Задавая фиксированное время, используйте стандартный режим.

6. Для регулировки фиксации вращать колесико с накаткой до флажка (B) слева от AUTO/АВТО (G), затем нажать кнопку Подтверждение. Если значок AUTO перечеркнут, окошко метки будет пусто.
