Установка видеокамеры (Только Touchscreen CommandCenter™ с монитором марки 2630)

RXA0107925-UN-28MAY10

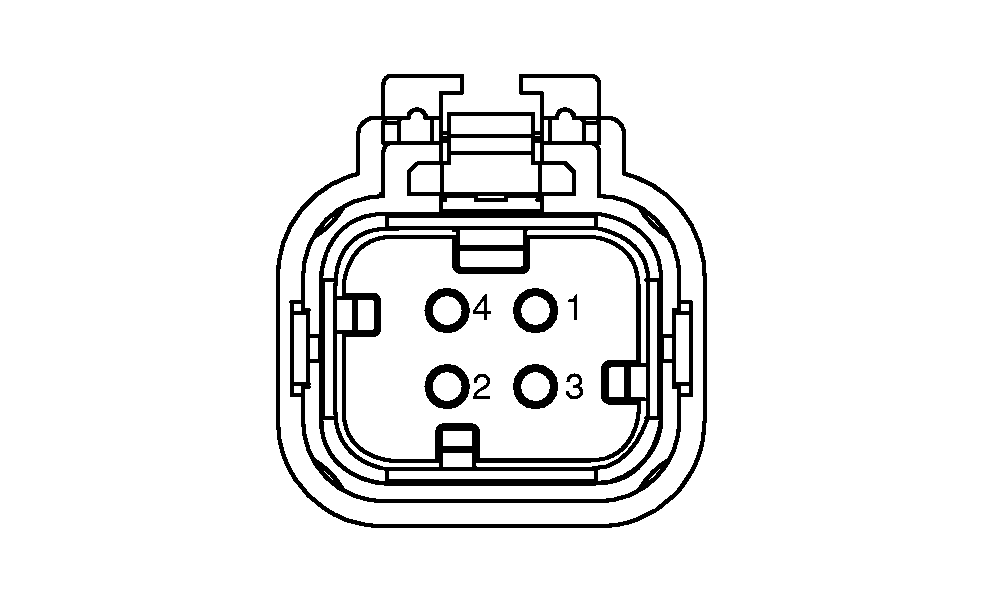

Определение контактов видеоразъема

RXA0110047-UN-26AUG10

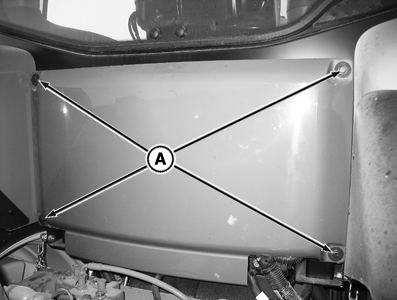

Снятие задней панели

RXA0127797-UN-14SEP12

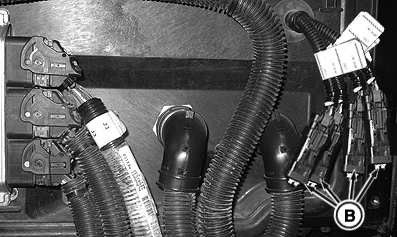

Местонахождение видеоразъемов

A - Крепежные винты

B - Видеоразъемы для монитора марки 2630

1. ВАЖНО: Не допускать повреждения камеры, надежно прикрепив ее к оборудованию и установив в безопасном месте, где она не может быть пережата, раздавлена, сброшена или сбита.

   ПРИМЕЧАНИЕ: Зона расположения камеры ограничивается длиной провода видеокамеры и соображениями безопасности для работы камеры. Установить камеру в жестком и безопасном месте. При выборе местоположения учитывайте поле обзора камеры.

   На тракторе установлены четыре четырехконтактных видеоразъема для подключения камеры (камер). Для доступа к видеоразъему (B) отверните винты с головкой (A), затем снимите заднюю панель кабины. На схеме представлена информация о контакте разъема/функционировании.

   Номер контакта	Функция
   1	Питание
   2	Заземление
   3	Сигнал
   4	Сигнал–земля

2. ПРИМЕЧАНИЕ: Жгуты проводов камеры обозначены ярлыками: TRACTOR CAM, 2630 CAM1, 2630 CAM2, и 2630 CAM3.

   Подключите камеру к любому разъемы и на соответствующем мониторе появится изображение. Например, если камера подключена к разъему 2630 CAM 1, видеоизображение можно смотреть по каналу video 1 на мониторе 2630.

   Подсоедините камеру к четырехконтактному разъему, проложите провод и установите камеру в требуемое место.

3. Установите панель обратно на трактор.
